QW ノン詰まり水中汚水ポンプ
QW 目詰まり防止水中汚水ポンプは、ドイツの先進技術と当社の技術スタッフの献身的な努力を組み合わせて、国内市場と国際市場の両方で同様の製品の中で位置付けられています。このポンプはエネルギー効率が高く、ユニークな設計を採用しています。
説明
マーカー
製品概要
QW 目詰まり防止水中汚水ポンプは、ドイツの先進技術と当社の技術スタッフの献身的な努力を組み合わせて、国内市場と国際市場の両方で同様の製品の中で位置付けられています。このポンプはエネルギー効率が高く、ユニークな設計を採用しています。
QW水中汚水ポンプの水力モデルに基づいて、ユーザーの要件を考慮して、YW水中汚水ポンプ、GW無閉塞汚水ポンプ、およびLW垂直無閉塞汚水ポンプを開発しました。これらのポンプは、さまざまな設置構成と動作条件に対応します。これらの製品は、市場に登場以来、そのユニークなデザインと確かな品質により、多くのユーザーに受け入れられ、人気を集めています。

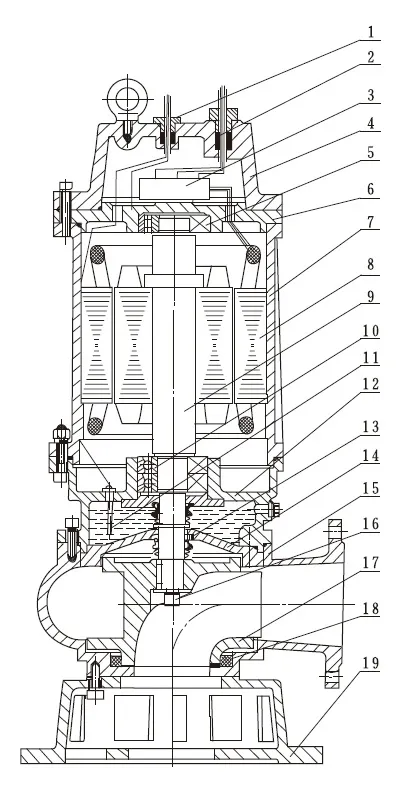

製品構成
| 1 | 信号ケーブル | 5 | ベアリング | 9 | ローター | 13 | メカニカルシール | 17 | インペラ |
| 2 | モーター接続 | 6 | 上部ベアリングハウジング | 10 | ベアリング | 14 | 裏表紙 | 18 | Oリング |
| 3 | 端子箱 | 7 | モーターハウジング | 11 | 油水センサー | 15 | ポンプハウジング | 19 | サポートプレート |
| 4 | エンジンカバー | 8 | ステータ | 12 | オイルチャンバー | 16 | インペラボルト | 20 |
製品の利点
1.インペラ設計の大きな流路により、繊維状物質や固体粒子の効率的な通過が保証されます。
2.高効率省エネモーター。
3.ダブルメカニカルシールとタングステンカーバイド材料の採用により、8000時間を超える長寿命を実現します。
4.コンパクトな液浸設計によりエンジニアリングコストが削減されます。静かで騒音もなく作動し、燃料補給の必要もありません。
5.漏れ検知センサーを搭載しています。
製品使用上の注意事項
完全に水に浸す必要があります。そうしないと、エンジンがオーバーヒートします。
先進の補機類
1.全自動保護制御キャビネットが装備されており、ポンプの漏れ、電気漏れ、過負荷、過熱を制御して、信頼性の高い安全な操作を保証します。
2.双方向自動カップリングシステムを装備しており、ポンプの設置とメンテナンスが大幅に容易になります。
3.必要な水位変化に応じてポンプの起動・停止を自動制御するフロートスイッチ付です。
4.外部循環を備えた追加のエンジン水冷システムにより、水がない状態（乾燥状態）でもポンプの安全な動作が保証されます。
5.WQ固定自動クラッチと設置不要のQWモバイル設計により、さまざまな用途要件に対応します。
製品仕様
| 動作原理 | 水中渦巻ポンプ |
| 直径 | 25～400mm |
| 消費量: | 8 ～ 2600 m3/h |
| 圧力: | 7～60m |
| パワー: | 0.75～250kW |
| シール | ダブルメカニカルシール |
| 素材: | 鋳鉄、SS304、SS316、2205二相ステンレス鋼 |
| 最低注文数量 | 1台 |
| 包装 | 標準的な輸出用合板箱 |
| 受注生産時間 | 7～30日 |
| その他の種類 | JYWQ 自動水中撹拌下水ポンプ |
製品の用途
1.重度に汚染された産業および商業廃水の排出。
2.住宅地の下水ポンプ場。
3.都市下水処理施設および民間防衛排水ステーションの排水システム。
4.上水道の給水設備、病院やホテルなどの排水。
5.地方自治体の建設現場、地質調査、鉱山企業向けの補助装置。
6.農村部のバイオガス反応器、農業用灌漑システムおよび関連産業。
仕様
| モデル | 口径 (mm) | 消費 (m3/h) | 圧力 (メートル) | パワー (キロワット) | 回転速度 (r/分) | パワー (%) |
| QW25-8-15-1.1 | 25 | 8 | 15 | 1.1 | 2825 | 38.5 |
| QW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
| QW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
| QW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
| QW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390年 | 54 |
| QW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390年 | 56 |
| QW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
| QW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
| QW50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
| QW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| QW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| QW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
| QW65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
| QW65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
| QW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| QW65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
| QW65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
| QW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
| QW80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
| QW80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
| QW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| QW100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
| QW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
| QW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
| QW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
| QW100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
| QW100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
| QW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470年 | 65 |
| QW125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
| QW120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
| QW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
| QW150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
| QW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470年 | 75 |
| QW150-180-25-22 | 150 | 180 | 25 | 22 | 1470年 | 76 |
| QW150-130-30-22 | 150 | 130 | 30 | 22 | 1470年 | 75 |
| QW150-180-30-30 | 150 | 180 | 30 | 30 | 1470年 | 73 |
| QW150-200-30-37 | 150 | 200 | 30 | 37 | 1480年 | 70 |
| QW200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
| QW200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
| QW200-400-10-22 | 200 | 400 | 10 | 22 | 1470年 | 76 |
| QW200-400-13-30 | 200 | 400 | 13 | 30 | 1470年 | 73 |
| QW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470年 | 72 |
| QW200-300-15-22 | 200 | 300 | 15 | 22 | 1470年 | 73 |
| QW200-250-22-30 | 200 | 250 | 22 | 30 | 1470年 | 71 |
| QW200-350-25-37 | 200 | 350 | 25 | 37 | 1980年 | 75 |
| QW200-400-30-55 | 200 | 400 | 30 | 55 | 1480年 | 70 |
| QW250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| QW250-600-12-37 | 250 | 600 | 12 | 37 | 1480年 | 78 |
| QW250-600-15-45 | 250 | 600 | 15 | 45 | 1480年 | 75 |
| QW250-600-20-55 | 250 | 600 | 20 | 55 | 1480年 | 73 |
| QW250-600-25-75 | 250 | 600 | 25 | 75 | 1480年 | 73 |
| QW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
| QW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| QW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| QW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| QW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| QW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| QW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| QW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| QW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| QW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| QW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| QW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| QW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| QW400-2000-15-132 | 400 | 2000年 | 15 | 132 | 740 | 85.5 |
| QW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| QW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| QW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| QW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| QW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| QW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| QW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| QW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
