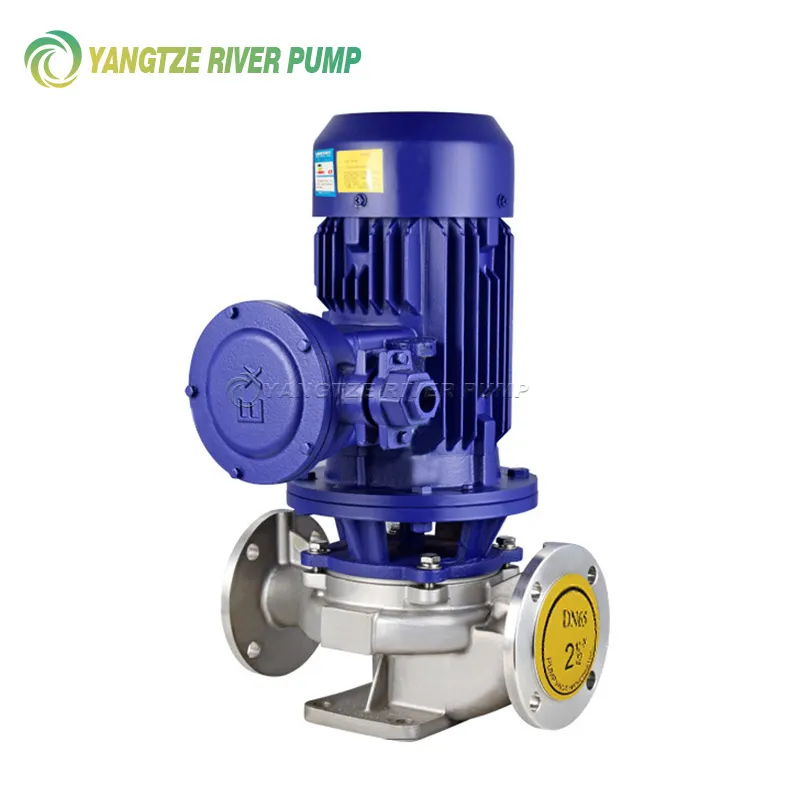

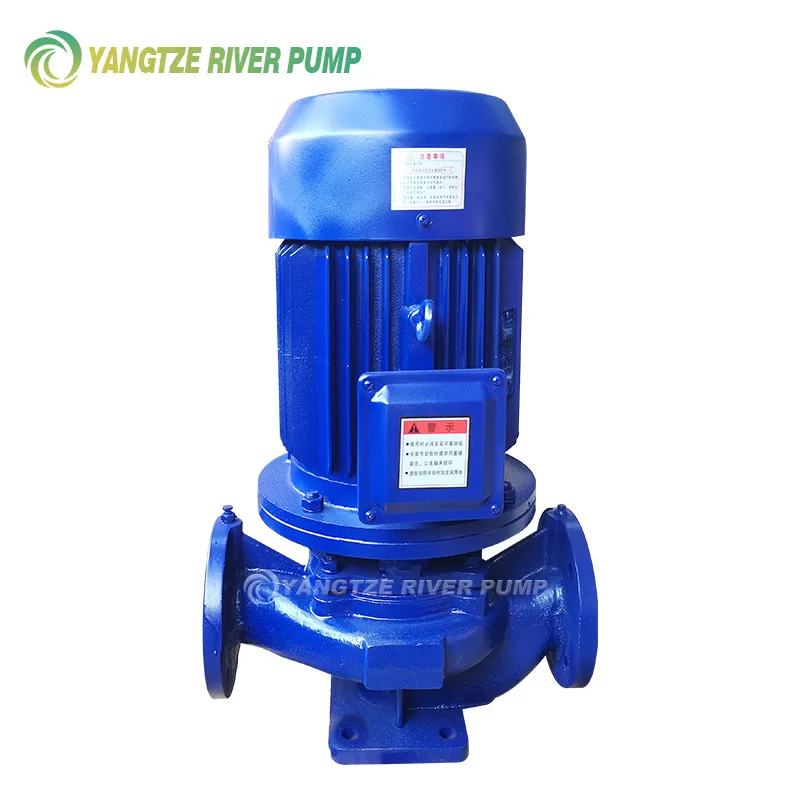

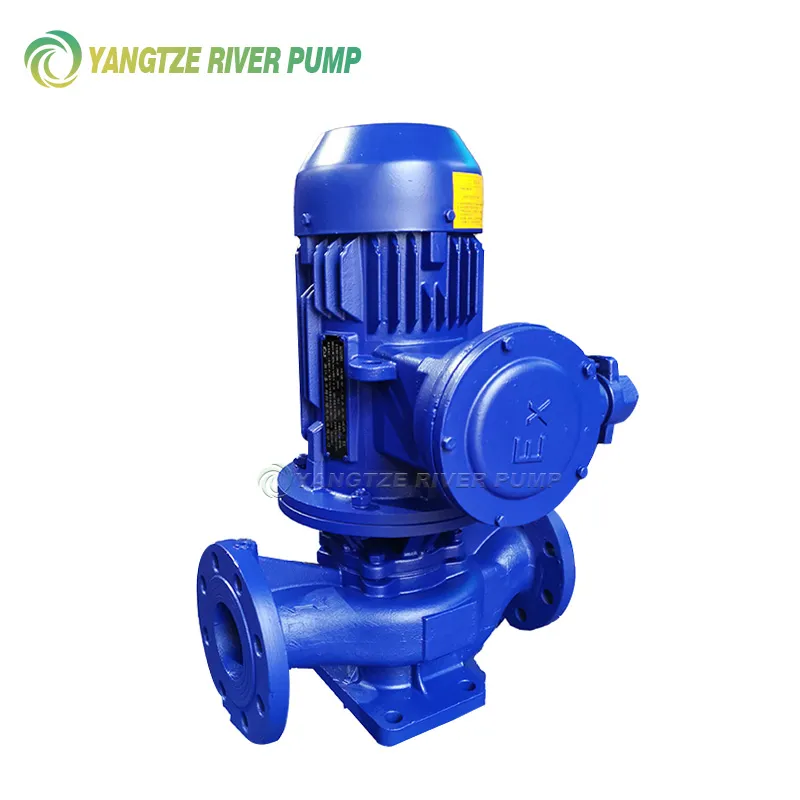

立型単段パイプライン渦巻ポンプ ISG および IHG

ISG/IHG 単段垂直パイプライン遠心ポンプは、当社の技術チームが国内のポンプ専門家と協力して革新的に開発したものです。これらは、IS 遠心ポンプの性能特性を使用して最適化された油圧モデルに基づいており、標準の立型ポンプに基づいた賢明な組み合わせ設計です。

リクエストを送信する PDFをダウンロード

説明

マーカー

製品説明

ISG/IHG 単段垂直パイプライン遠心ポンプは、当社の技術チームが国内のポンプ専門家と協力して革新的に開発したものです。これらは、IS 遠心ポンプの性能特性を使用して最適化された油圧モデルに基づいており、標準の立型ポンプに基づいた賢明な組み合わせ設計です。さらに、温度や媒体などの動作条件に応じて、熱水、高温、腐食性の化学媒体や油を圧送するために、ISG タイプに基づく改良型が開発されました。高効率、省エネ、低ノイズ、信頼性という利点があります。

製品の特徴

- ポンプは縦型設計で、同径の吸込管と圧力管が同軸上にあるため、バルブと同様のパイプラインシステムに取り付けることができます。

- インペラは電気モーターの延長シャフトに直接取り付けられているため、小さな軸方向寸法、コンパクトで美しいデザイン、小さな設置面積、低建設コストが保証されます。保護ケースを装着すれば屋外でも使用可能です。

- ポンプとモーターの軸受の合理的な配置により、ポンプの動作中に発生するラジアル荷重とアキシアル荷重を効果的にバランスさせることができ、スムーズな運転、低振動、低騒音を実現します。

- メカニカルシャフトシールは、メカニカルシールまたはメカニカルシールの組み合わせとして設計されています。輸入チタン合金Oリング、中温メカニカルシール、硬質合金材料を採用し、耐摩耗性とシール性を確保し、耐用年数を大幅に延ばします。

- 取り付けとメンテナンスが簡単: ローターアセンブリ全体を取り外すために、パイプラインシステムを分解する必要はありません。組み合わされたポンプサポートのナットを緩めるだけです。

・配管の形状に合わせて縦置き・横置きが可能です。流量と圧力の要件を満たすために、ポンプを直列または並列に接続できます。

適用範囲

ISG型立形パイプライン渦巻ポンプ きれいな水や、物理的および化学的性質が同様の他の液体を汲み上げるように設計されています。工業用・都市用の給排水、温水・冷水循環システムの昇圧用、および構成機器として最適です。適用温度 T < 80°C。

縦型パイプラインケミカルポンプIHG型 水と同様の粘度を持つ非腐食性で固形物を含まない液体をポンピングするように設計されています。石油、化学、エネルギー、紙パルプ、食品、製薬、合成繊維産業に適しています。適用温度は-20℃～+120℃。

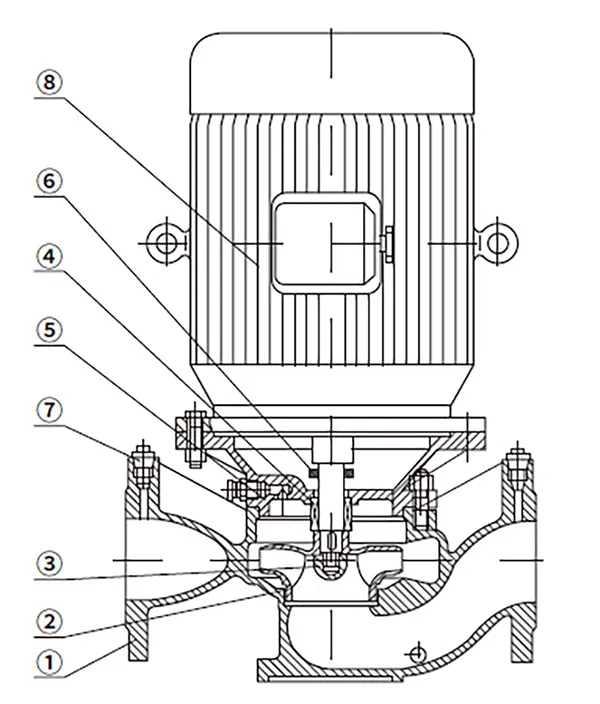

施工図

いいえ。	製品名	いいえ。	製品名
1	ポンプハウジング	5	ポンプカバー
2	インペラ	6	ウォーターディフレクターリング
3	インペラーナット	7	エアバルブ
4	メカニカルシール	8	電動モーター

パフォーマンスオプション

シリアル番号	モデル	交通		圧力	効率	回転速度	エンジン出力	必要なキャビテーション予備力	重量
シリアル番号	モデル	(m3/h)	(L/秒)	(メートル)	(%)	(回転数)	(kW)	(NPSH)ₜ	(kg)
1	20-110	1.8	0.5	16	25	2900	0.75	2.3	25
		2.5	0.69	15	34	2900	0.75	2.3
		3.3	0.91	13.5	35	2900	0.75	2.3
2	20-160	1.8	0.5	33	19	2900	1.5	2.3	29
		2.5	0.69	32	25	2900	1.5	2.3
		3.3	0.91	30	23	2900	1.5	2.3
3	25-110	2.8	0.78	16	34	2900	0.75	2.3	26
		4	1.11	15	42	2900	0.75	2.3
		5.2	1.44	13.5	41	2900	0.75	2.3
4	25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28
		4	1.11	20	36	2900	0.75	2.3
		5.2	1.44	18	35	2900	0.75	2.3
5	25-125A	2.5	0.69	17	35	2900	0.55	2.3	27
		3.6	1	16	35	2900	0.55	2.3
		4.6	1.28	14.4	35	2900	0.55	2.3
6	25-160	2.8	0.78	33	24	2900	1.5	2.3	39
		4	1.11	32	24	2900	1.5	2.3
		5.2	1.44	30	24	2900	1.5	2.3
7	25-160A	2.6	0.12	29	31	2900	1.1	2.3	34
		3.7	1.03	28	31	2900	1.1	2.3
		4.9	1.36	26	31	2900	1.1	2.3
8	32-100	4.5	12.5	12.5	44	2900	0.55	2	27
9	32-100(I)	4.4	1.22	13.2	48	2900	0.75	2	32
		6.3	1.75	12.5	54	2900	0.75	2
		8.3	2.32	11.3	53	2900	0.75	2
10	32-125	3.5	0.97	22	40	2900	0.75	2.3	28
		5	1.39	20	44	2900	0.75	2.3
		6.5	1.8	18	42	2900	0.75	2.3
11	32-125A	3.1	0.86	17.6	43	2900	0.55	2.3
		4.5	1.25	16	43	2900	0.55	2.3
		5.8	1.61	14.4	43	2900	0.55	2.3
12	32-160	6.5	5	32	44	2900	1.5	2.3	39
13	32-160A	4	1.1	25	34	2900	1.1	2	38
14	32-160(I)	4.4	1.22	33.2	34	2900	2.2	2	47
		6.3	1.75	32	40	2900	2.2	2
		8.3	2.32	30.2	42	2900	2.2	2
15	32-200	4.5	12.5	50	32	2900	3	2	55
16	32-200(I)	4.4	1.22	50.5	26	2900	4	2	43
		6.3	1.75	50	33	2900	4	2
		8.3	2.32	48	35	2900	4	2
17	32-200A	2.8	0.78	44.6	34	2900	2.2	2	74
		4	1.11	44	40	2900	2.2	2
		5.2	1.44	42.7	42	2900	2.2	2
18	40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32
		6.3	1.75	12.5	54	2900	0.55	2.3
		8.3	2.31	11.3	53	2900	0.55	2.3
19	40-100A	3.9	1.08	10.6	52	2900	0.37	2.3
		5.6	1.56	10	52	2900	0.37	2.3
		7.4	2.06	9	52	2900	0.37	2.3
20	40-125	4.4	1.22	21	41	2900	1.1	2.3	34
		6.3	1.75	20	46	2900	1.1	2.3
		8.3	2.31	18	43	2900	1.1	2.3
21	40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33
		5.6	1.56	16	45	2900	0.75	2.3
		7.4	2.06	14.4	41	2900	0.75	2.3
22	40-160	4.4	1.22	33	35	2900	2.2	2.3	47
		6.3	1.75	32	40	2900	2.2	2.3
		8.3	2.31	30	40	2900	2.2	2.3
23	40-160A	4.1	1.14	29	34	2900	1.5	2.3	43
		5.9	1.64	28	39	2900	1.5	2.3
		7.8	2.17	26.3	39	2900	1.5	2.3
24	40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38
		5.5	1.53	24	38	2900	1.1	2.3
		7.2	2	22.5	37	2900	1.1	2.3
25	40-200	4.4	1.22	51	26	2900	4	2.3	74
		6.3	1.75	50	33	2900	4	2.3
		8.3	2.31	48	32	2900	4	2.3
26	40-200A	4.1	1.14	45	36	2900	3	2.3	62
		5.9	1.64	44	31	2900	3	2.3
		7.8	2.17	42	30	2900	3	2.3
27	40-200B	3.7	1.03	38	29	2900	2.2	2.3	52
		5.3	1.47	36	29	2900	2.2	2.3
		7	1.94	34.5	29	2900	2.2	2.3
28	40-250	4.4	1.22	82	24	2900	7.5	2.3	105
		6.3	1.75	80	28	2900	7.5	2.3
		8.3	2.31	74	28	2900	7.5	2.3
29	40-250A	4.1	1.14	72	24	2900	5.5	2.3	98
		5.9	1.64	70	28	2900	5.5	2.3
		7.8	2.17	65	27	2900	5.5	2.3
30	40-250B	3.7	1.06	61.5	23	2900	4	2.3	77
		5.3	1.53	60	27	2900	4	2.3
		7	1.94	56	26	2900	4	2.3
31	40-100(I)	8.8	2.44	13.2	55	2900	1.1	2.3	34
		12.5	3.47	12.5	62	2900	1.1	2.3
		16.3	4.53	11.3	60	2900	1.1	2.3
32	40-100(I)A	8	2.22	10.6	60	2900	0.75	2.3	32
		11	3.05	10	60	2900	0.75	2.3
		14.5	4.03	9	60	2900	0.75	2.3
33	40-125(I)	8.8	2.44	21.2	49	2900	1.5	2.3	38
		12.5	3.47	20	58	2900	1.5	2.3
		16.3	4.53	17.8	57	2900	1.5	2.3
34	40-125(I)A	8	2.22	17	57	2900	1.1	2.3	33
		11	3.05	16	57	2900	1.1	2.3
		14.5	4.03	14	57	2900	1.1	2.3
35	40-160(I)	8.8	2.44	33	45	2900	3	2.3	56
		12.5	3.47	32	52	2900	3	2.3
		16.3	4.53	30	51	2900	3	2.3
36	40-160(I)A	8.2	2.28	29	44	2900	2.2	2.3	47
		11.7	3.25	28	51	2900	2.2	2.3
		15.2	4.22	26	50	2900	2.2	2.3
37	40-160(I)B	7.3	2.38	23	50	2900	1.5	2.3	43
		10.4	2.89	22	50	2900	1.5	2.3
		13.5	3.75	20.5	50	2900	1.5	2.3
38	40-200(I)	8.8	2.44	51.2	38	2900	5.5	2.3	85
		12.5	3.47	50	46	2900	5.5	2.3
		16.3	4.53	48	46	2900	5.5	2.3
39	40-200(I)A	8.3	2.31	45	37	2900	4	2.3	75
		11.7	3.25	44	45	2900	4	2.3
		15.3	4.25	42	45	2900	4	2.3
40	40-200(I)B	7.5	2.08	37	44	2900	3	2.3	63
		10.6	2.94	36	44	2900	3	2.3
		13.8	3.83	34	44	2900	3	2.3
41	40-250(I)	8.8	2.44	81.2	31	2900	11	2.3	145
		12.5	3.47	80	38	2900	11	2.3
		16.3	4.53	77.5	40	2900	11	2.3
42	40-250(I)A	8.2	2.28	71	38	2900	7.5	2.3	95
		11.7	3.22	70	38	2900	7.5	2.3
		15.2	4.22	68	38	2900	7.5	2.3
43	40-250(I)B	7.6	2.11	61.4	37	2900	5.5	2.3	94
		10.8	3	60	37	2900	5.5	2.3
		14	3.89	58	37	2900	5.5	2.3
44	40-250(I)C	7.1	1.97	53.2	36	2900	5.5	2.3	88
		10	2.78	52	36	2900	5.5	2.3
		13.1	3.64	50.4	36	2900	5.5	2.3
45	50-100	8.8	2.44	13.6	55	2900	1.1	2.3	36
		12.5	3.47	12.5	62	2900	1.1	2.3
		16.3	4.53	11.3	60	2900	1.1	2.3
46	50-100A	8	2.22	11	60	2900	0.75	2.3	35
		11	3.05	10	60	2900	0.75	2.3
		14.5	4.03	9	60	2900	0.75	2.3
47	50-125	8.8	2.44	21.5	49	2900	1.5	2.3	43
		12.5	3.47	20	58	2900	1.5	2.3
		16.3	4.53	17.8	57	2900	1.5	2.3
48	50-125A	8	2.22	17	57	2900	1.1	2.3	38
		11	3.05	16	57	2900	1.1	2.3
		14.5	4.03	14	57	2900	1.1	2.3
49	50-160	8.8	2.44	33	45	2900	3	2.3	59
		12.5	3.47	32	52	2900	3	2.3
		16.3	4.53	30	51	2900	3	2.3
50	50-160A	8.2	2.28	29	44	2900	2.2	2.3	51
		11.7	3.25	28	51	2900	2.2	2.3
		15.2	4.22	26	50	2900	2.2	2.3
51	50-160B	7.3	2.38	23	50	2900	1.5	2.3	47
		10.4	2.89	22	50	2900	1.5	2.3
		13.5	3.75	20.5	50	2900	1.5	2.3
52	50-200	8.8	2.44	52	38	2900	5.5	2.3	101
		12.5	3.47	50	46	2900	5.5	2.3
		16.3	4.53	48	46	2900	5.5	2.3
53	50-200A	8.3	2.31	45.8	37	2900	4	2.3	80
		11.7	3.25	44	45	2900	4	2.3
		15.3	4.25	48	45	2900	4	2.3
54	50-200B	7.5	2.08	37	44	2900	3	2.3	68
		10.6	2.94	36	44	2900	3	2.3
		13.8	3.83	34	44	2900	3	2.3
55	50-250	8.8	2.44	82	29	2900	11	2.3	160
		12.5	3.47	80	38	2900	11	2.3
		16.3	4.53	77.5	40	2900	11	2.3
56	50-250A	8.2	2.28	71.5	38	2900	7.5	2.3	115
		11.6	3.22	70	38	2900	7.5	2.3
		15.2	4.22	68	38	2900	7.5	2.3
57	50-250B	7.6	2.11	61.4	37	2900	5.5	2.3	114
		10.8	3	60	37	2900	5.5	2.3
		14	3.89	58	37	2900	5.5	2.3
58	50～250℃	7.1	1.97	53.2	36	2900	5.5	2.3	108
		10	2.78	52	36	2900	5.5	2.3
		13.1	3.64	50.4	36	2900	5.5	2.3
59	50-100(I)	17.5	4.86	13.7	67	2900	1.5	2.5	41
		25	6.94	12.5	69	2900	1.5	2.5
		32.5	9.03	10.5	69	2900	1.5	2.5
60	50-100(I)A	15.6	4.3	11	65	2900	1.1	2.5	36
		22.3	6.19	10	67	2900	1.1	2.5
		29	8.1	8.4	68	2900	1.1	2.5
61	50-125(I)	17.5	4.86	21.5	60	2900	3	2.5	56
		25	6.94	20	68	2900	3	2.5
		32.5	9.03	18	67	2900	3	2.5
62	50-125(I)A	15.6	4.33	17	58	2900	2.2	2.5	48
		22.3	6.19	16	66	2900	2.2	2.5
		29	8.1	13.6	65	2900	2.2	2.5
63	50-160(I)	17.5	4.68	34.4	54	2900	4	2.5	72
		25	6.94	32	63	2900	4	2.5
		32.5	9.03	27.5	60	2900	4	2.5
64	50-160(I)A	16.4	4.56	30	54	2900	3	2.5	71
		23.4	6.5	28	62	2900	3	2.5
		30.4	8.44	24	59	2900	3	2.5
65	50-160(I)B	15	4.17	26	58	2900	2.2	2.5	59
		21.6	6	24	58	2900	2.2	2.5
		28	7.78	20.6	58	2900	2.2	2.5
66	50-200(I)	17.5	4.86	52.7	49	2900	7.5	2.5	108
		25	6.94	50	58	2900	7.5	2.5
		32.5	9.03	45.5	59	2900	7.5	2.5
67	50-200(I)A	16.4	4.56	46.4	48	2900	5.5	2.5	107
		23.5	6.53	44	57	2900	5.5	2.5
		30.5	8.47	40	58	2900	5.5	2.5
68	50-200(I)B	15.2	4.22	40	55	2900	4	2.5	100
		21.8	6.06	38	55	2900	4	2.5
		28.3	7.86	34.5	55	2900	4	2.5
69	50-250(I)	17.5	4.86	82	39	2900	15	2.5	175
		25	6.94	80	50	2900	15	2.5
		32.5	9.03	76.5	52	2900	15	2.5
70	50-250(I)A	16.4	4.56	71.5	39	2900	11	2.5	165
		23.4	6.5	70	50	2900	11	2.5
		30.5	8.47	67	52	2900	11	2.5
71	50-250(I)B	15	4.17	61	38	2900	7.5	2.5
		21.6	6	60	49	2900	7.5	2.5
		28	7.78	57.4	54	2900	7.5	2.5
72	50-315(I)	17.5	4.86	128	30	2900	30	2.5	310
		25	6.94	125	40	2900	30	2.5
		32.5	9.03	122	44	2900	30	2.5
73	50-315(I)A	16.6	4.16	115	30	2900	22	2.5	245
		23.7	6.58	113	40	2900	22	2.5
		31	8.6	110	44	2900	22	2.5
74	50-315(I)B	15.7	4.36		39	2900	18.5	2.5	215
		22.5	6.25	101	39	2900	18.5	2.5
		29.2	8		39	2900	18.5	2.5
75	50-315(I)C	14.4	4	86	38	2900	15	2.5	195
		20.6	5.72	85	38	2900	15	2.5
		26.8	7.44	83	38	2900	15	2.5
76	65-100	17.5	4.86	13.7	67	2900	1.5	2.5	46
		25	6.94	12.5	69	2900	1.5	2.5
		32.5	9.03	10.5	69	2900	1.5	2.5
77	65-100A	15.6	4.3	11	65	2900	1.1	2.5	41
		22.3	6.19	10	67	2900	1.1	2.5
		29	8.1	8.4	68	2900	1.1	2.5
78	65-125	17.5	4.86	21.5	60	2900	3	2.5	58
		25	6.94	20	68	2900	3	2.5
		32.5	9.03	18	67	2900	3	2.5
79	65-125A	15.6	4.33	17	58	2900	2.2	2.5	49
		22.3	6.19	16	66	2900	2.2	2.5
		29	8.1	14.4	65	2900	2.2	2.5
80	65-160	17.5	4.86	34.4	54	2900	4	2.5	75
		25	6.94	32	63	2900	4	2.5
		32.5	9.03	27.5	60	2900	4	2.5
81	65-160A	16.4	4.56	30	54	2900	3	2.5
		23.4	6.5	28	62	2900	3	2.5
		30.4	8.44	24	59	2900	3	2.5
82	65-160B	15	4.17	26	58	2900	2.2	2.5	63
		21.6	6	24	58	2900	2.2	2.5
		28	7.78	20.6	58	2900	2.2	2.5
83	65-200	17.5	4.86	52.7	49	2900	7.5	2.5	107
		25	6.94	50	58	2900	7.5	2.5
		32.5	9.03	45.5	59	2900	7.5	2.5
84	65-200A	16.4	4.56	46.4	48	2900	5.5	2.5
		23.5	6.53	44	57	2900	5.5	2.5
		30.5	8.47	40	58	2900	5.5	2.5
85	65-200B	15.2	4.22	40	55	2900	4	2.5	100
		21.8	6.06	38	55	2900	4	2.5
		28.3	7.86	34.5	55	2900	4	2.5
86	65-250	17.5	4.86	82	39	2900	15	2.5	180
		25	6.94	80	50	2900	15	2.5
		32.5	9.03	76.5	52	2900	15	2.5
87	65-250A	16.4	4.56	71.5	39	2900	11	2.5	170
		23.4	6.5	70	50	2900	11	2.5
		30.5	8.47	67	52	2900	11	2.5
88	65-250B	15	4.17	61	38	2900	7.5	2.5
		21.6	6	60	49	2900	7.5	2.5
		28	7.78	57.4	54	2900	7.5	2.5
89	65-315	17.5	4.86	127	32	2900	30	2.5	320
		25	6.94	125	40	2900	30	2.5
		32.5	9.03	122	44	2900	30	2.5
90	65-315A	16.6	4.61	115	32	2900	22	2.5	255
		23.7	6.58	113	40	2900	22	2.5
		31	8.6	110	44	2900	22	2.5
91	65-315B	15.7	4.36	103	39	2900	18.5	2.5
		22.5	6.25	101	39	2900	18.5	2.5
		29.2	8	98	39	2900	18.5	2.5
92	65-315℃	14.4	4	86	38	2900	15	2.5	205
		20.6	5.72	85	38	2900	15	2.5
		26.8	7.44	83	38	2900	15	2.5
93	65-100(I)	35	9.72	13.8	67	2900	3	3	63
		50	13.9	12.5	73	2900	3	3
		65	18.1	10	70	2900	3	3
94	65-100(I)A	31.3	8.7	11	66	2900	2.2	3	53
		44.7	12.4	10	72	2900	2.2	3
		58	16.1	8	69	2900	2.2	3
95	65-125(I)	35	9.72	22	67	2900	5.5	3	99
		50	13.9	20	72	2900	5.5	3
		65	18.1	17	70	2900	5.5	3
96	65-125(I)A	31.3	8.7	17.5	66	2900	4	3	78
		45	12.5	16	71	2900	4	3
		58	16.1	13.6	69	2900	4	3
97	65-160(I)	35	9.27	35	63	2900	7.5	3	103
		50	13.9	32	71	2900	7.5	3
		65	18.1	28	70	2900	7.5	3
98	65-160(I)A	32.7	9.1	30.6	62	2900	5.5	3
		46.7	13	28	70	2900	5.5	3
		61	16.9	24	69	2900	5.5	3
99	65-160(I)B	30.3	8.4	26	69	2900	4	3	97
		43.3	12	24	69	2900	4	3
		56.3	15.6	21	69	2900	4	3
100	65-200(I)	35	9.72	53.5	55	2900	15	3	176
		50	13.1	50	67	2900	15	3
		65	16.9	46	68	2900	15	3
101	65-200(I)A	32.8	9.1	47	54	2900	11	3	166
		47	13.1	44	66	2900	11	3
		61	16.9	40	67	2900	11	3
102	65-200(I)B	30.5	8.5	40.6	65	2900	7.5	3	114
		43.5	12.1	38	65	2900	7.5	3
		56.6	15.7	33.4	65	2900	7.5	3
103	65-250(I)	35	9.72	83	52	2900	22	3	235
		50	13.9	80	59	2900	22	3
		65	18.1	72	60	2900	22	3
104	65-250(I)A	32.5	9	73	52	2900	18.5	3	105
		46.7	13	70	59	2900	18.5	3
		61	16.9	63	60	2900	18.5	3
105	65-250(I)B	30	8.3	62	58	2900	15	3	180
		43.3	12	60	58	2900	15	3
		56	15.6	54	58	2900	15	3
106	65-315(I)	35	9.27	128	44	2900	37	3	350
		50	13.9	125	54	2900	37	3
		65	18.1	121	57	2900	37	3
107	65-315(I)A	32.5	9	112.6	43	2900	30	3	335
		46.5	12.9	110	54	2900	30	3
		60.5	16.8	106.4	57	2900	30	3
108	65-315(I)B	31	8.6	102.5	53	2900	30	3
		44.5	12.4	100	53	2900	30	3
		58	16.1	98	53	2900	30	3
109	65-315(I)C	29	8.1	87	51	2900	22	3	270
		41	11.4	85	51	2900	22	3
		53.6	14.9	83	51	2900	22	3
110	80-100	35	9.72	13.8	67	2900	3	3	63
		50	13.9	12.5	73	2900	3	3
		65	18.1	10	70	2900	3	3
111	80-100A	31.3	8.7	11	66	2900	2.2	3	54
		44.7	12.5	10	72	2900	2.2	3
		58	16.1	8	69	2900	2.2	3
112	80-125	35	9.72	22	67	2900	5.5	3	99
		50	13.9	20	72	2900	5.5	3
		65	18.1	17	70	2900	5.5	3
113	80-125A	31.3	8.7	17.5	66	2900	4	3	79
		45	12.5	16	71	2900	4	3
		58	16.1	13.6	69	2900	4	3
114	80-160	35	9.72	35	63	2900	7.5	3	105
		50	13.9	32	71	2900	7.5	3
		65	18.1	28	70	2900	7.5	3
115	80-160A	32.7	9.1	30.6	62	2900	5.5	3
		46.7	13	28	70	2900	5.5	3
		61	16.9	24	69	2900	5.5	3
116	80-160B	30.3	8.4	26	69	2900	4	3	98
		43.3	12	24	69	2900	4	3
		56.3	15.6	21	69	2900	4	3
117	80-200	35	9.72	53.5	55	2900	15	3	175
		50	13.9	50	67	2900	15	3
		65	18.1	46	68	2900	15	3
118	80-200A	32.8	9.1	47	54	2900	11	3	165
		47	13.1	44	66	2900	11	3
		61	16.9	40	67	2900	11	3
119	80-200B	30.5	8.5	40.6	65	2900	7.5	3	115
		43.5	12.1	38	65	2900	7.5	3
		56.6	15.7	33.4	65	2900	7.5	3
120	80-250	35	9.72	83	52	2900	22	3	240
		50	13.9	80	59	2900	22	3
		65	18.1	72	60	2900	22	3
121	80-250A	32.5	9	73	52	2900	18.5	3	210
		46.7	13	70	59	2900	18.5	3
		61	16.9	63	60	2900	18.5	3
122	80-250B	30	8.3	62	58	2900	15	3	185
		43.3	12	60	58	2900	15	3
		56	15.6	54	58	2900	15	3
123	80-315	35	9.72	128	43	2900	37	3	355
		50	13.9	125	54	2900	37	3
		65	18.1	122	57	2900	37	3
124	80-315A	32.5	9	112.6	43	2900	30	3	340
		46.5	12.9	110	54	2900	30	3
		60.5	16.8	107.4	57	2900	30	3
125	80-315B	31	8.6	102.5	53	2900	30	3
		44.5	12.4	100	53	2900	30	3
		58	16.1	98	53	2900	30	3
126	80～315℃	29	8.1	98	51	2900	22	3	275
		41	11.4	85	51	2900	22	3
		53.6	14.9	83	51	2900	22	3
127	80-350	35	9.72	146	55	2900	55	3	570
		50	13.9	150	66	2900	55	3
		65	18.1	142	67	2900	55	3
128	80-350A	31	8.6	138.4	65	2900	45	3	470
		44.5	12.4	142	65	2900	45	3
		58	16.1	134.8	65	2900	45	3
129	80-350B	29	8.1	131.4	63	2900	37	3	440
		41	11.4	135	63	2900	37	3
		53.6	14.9	127.8	63	2900	37	3
130	80-100(I)	70	19.4	13.6	66	2900	5.5	4.5	108
		100	27.8	12.5	76	2900	5.5	4.5
		130	36.1	11	75	2900	5.5	4.5
131	80-100(I)A	62.6	17.4	11	64	2900	4	4.5	87
		89	24.7	10	74	2900	4	4.5
		116	32.2	8.8	74	2900	4	4.5
132	80-125(I)	70	19.4	23.5	70	2900	11	4.5	163
		100	27.8	20	76	2900	11	4.5
		130	36.1	14	65	2900	11	4.5
133	80-125(I)A	62.6	17.4	19	68	2900	7.5	4.5	113
		89	24.7	16	74	2900	7.5	4.5
		116	32.2	11	65	2900	7.5	4.5
134	80-160(I)	70	19.4	36.5	70	2900	15	4.5	184
		100	27.8	32	76	2900	15	4.5
		130	36.1	24	65	2900	15	4.5
135	80-160(I)A	65.4	18.2	32	68	2900	11	4.5	174
		93.5	26	28	74	2900	11	4.5
		121.6	33.8	21	67	2900	11	4.5
136	80-160(I)B	60.6	16.8	27	72	2900	7.5	4.5
		86.6	24.1	24	72	2900	7.5	4.5
		112.5	31.3	18	72	2900	7.5	4.5
137	80-200(I)	70	19.4	54	65	2900	22	4.5	251
		100	27.8	50	74	2900	22	4.5
		130	36.1	42	73	2900	22	4.5
138	80-200(I)A	65.4	18.2	47.5	67	2900	18.5	4.5	220
		93.5	26	44	73	2900	18.5	4.5
		121.6	33.8	37	72	2900	18.5	4.5
139	80-200(I)B	61	16.9	41	71	2900	15	4.5	198
		87	24.2	38	71	2900	15	4.5
		113	31.4	32	71	2900	15	4.5
140	80-250（I）B	61	16.9	65	66	2900	22	4	315
		87	24.2	60	66	2900	22	4
		113	31.4	51	66	2900	22	4
141	80-315（I）	70	19.4	132	55	2900	75	4	675
		100	27.8	125	66	2900	75	4
		130	36.1	114	67	2900	75	4
142	80-315（I）A	66.5	18.5	119	55	2900	55	4	535
		95	26.4	113	66	2900	55	4
		123.6	34.3	103	67	2900	55	4
143	80-315（I）B	63	17.5	106.6	65	2900	45	4	420
		90	25	101	65	2900	45	4
		117	32.5	92	65	2900	45	4
144	80-315（I）C	58	16.1	90	63	2900	37	4	366
		82	22.8	85	63	2900	37	4
		107	29.7	76	63	2900	37	4
145	100-100	70	19.4	13.6	66	2900	5.5	4.5	113
		100	27.8	12.5	76	2900	5.5	4.5
		130	36.1	11	75	2900	5.5	4.5
146	100-100A	62.6	17.4	11	64	2900	4	4.5	91
		89	47	10	74	2900	4	4.5
		116	32.2	8.8	74	2900	4	4.5
147	100-125	70	19.4	23.5	70	2900	11	4.5	169
		100	27.8	20	76	2900	11	4.5
		130	36.1	14	65	2900	11	4.5
148	100-125A	62.6	17.4	19	68	2900	7.5	4.5	118
		89	24.7	16	74	2900	7.5	4.5
		116	32.2	11	63	2900	7.5	4.5
149	100-160	70	19.4	36.5	70	2900	15	4.5	191
		100	27.8	32	76	2900	15	4.5
		130	36.1	24	65	2900	15	4.5
150	100-160A	65.4	18.2	32	68	2900	11	4.5	181
		93.5	26	28	74	2900	11	4.5
		121.6	33.8	21	67	2900	11	4.5
151	100-160B	60.6	16.8	27	72	2900	7.5	4.5
		86.6	24.1	24	72	2900	7.5	4.5
		112.5	31.3	18	72	2900	7.5	4.5
152	100-200	70	19.4	54	65	2900	22	4	245
		100	27.8	50	74	2900	22	4
		130	36.1	42	73	2900	22	4
153	100-200A	65.4	18.2	47.5	64	2900	18.5	4	215
		93.5	26	44	73	2900	18.5	4
		121.6	33.8	37	72	2900	18.5	4
154	100-200B	61	16.9	41	71	2900	15	4	193
		87	24.2	38	71	2900	15	4
		113	31.4	32	71	2900	15	4
155	100-250	70	19.4	87	62	2900	37	4	345
		100	27.8	80	69	2900	37	4
		130	36.1	68	68	2900	37	4
156	100-250A	65.4	18.2	76	61	2900	30	4	330
		93.5	26	70	68	2900	30	4
		121.6	33.8	59.5	67	2900	30	4
157	100-250B	61	16.9	65	66	2900	22	4
		87	24.2	60	66	2900	22	4
		113	31.4	51	66	2900	22	4
158	100-315	70	19.4	132	55	2900	75	4	689
		100	27.8	125	66	2900	75	4
		130	36.1	114	67	2900	75	4
159	100-315A	66.5	18.5	119	65	2900	55	4	549
		95	26.4	113	66	2900	55	4
		123.6	34.3	103	67	2900	55	4
160	100-315B	63	17.5	106.6	65	2900	45	4	439
		90	25	101	65	2900	45	4
		117	32.5	92	65	2900	45	4
161	100-315℃	58	16.1	90	63	2900	37	4	385
		82	22.8	85	63	2900	37	4
		107	29.7	76	63	2900	37	4
162	100-100(I)	96	26.7	14	64	2900	11	4.5	115
		160	44.4	12.5	73	2900	11	4.5
		192	53.3	10	70	2900	11	4.5
163	100-125(I)	96	26.7	24	62	2900	15	4.5	168
		160	44.4	20	74	2900	15	4.5
		192	53.3	14	69	2900	15	4.5
164	100-125(I)A	84	23.3	20	64	2900	11	4.5
		140	39	17	72	2900	11	4.5
		168	46.7	12	68	2900	11	4.5
165	100-160(I)	96	26.7	36	69	2900	22	5.6	210
		160	44.4	32	79	2900	22	5.6
		192	53.3	27	75	2900	22	5.6
166	100-160(I)A	84	23.3	32	66	2900	18.5	5
		140	39	28	76	2900	18.5	5
		168	46.7	23.5	72	2900	18.5	5
167	100-200(I)	96	26.7	53	69	2900	37	5.2	402
		160	44.4	50	79	2900	37	5.2
		192	53.3	45	78	2900	37	5.2
168	100-200(I)A	84	23.3	48	64	2900	30	4.5	395
		140	39	45	74	2900	30	4.5
		168	46.7	40	73	2900	30	4.5
169	100-200(I)B	60	16.7	43	72	2900	22	4.5	360
		100	27.8	40	72	2900	22	4.5
		120	33.3	36	72	2900	22	4.5
170	100-250(I)	96	26.7	83	65	2900	55	4.8	560
		160	44.4	80	77	2900	55	4.8
		192	53.3	72	74	2900	55	4.8
171	100-250(I)A	84	23.3	75	60	2900	45	4.5	420
		140	39	72	72	2900	45	4.5
		168	46.7	65	69	2900	45	4.5
172	100-250(I)B	60	16.7	68	70	2900	37	4.5	400
		100	27.8	65	70	2900	37	4.5
		120	33.3	58	70	2900	37	4.5
173	100-350	60	16.7	153.6	72	2900	90	4	950
		100	27.8	150	57	2900	90	4
		120	33.3	142	74	2900	90	4
174	100-350A	61	16.9	145.6	75	2900	75	4	830
		87	24.2	142	75	2900	75	4
		113	31.4	134	75	2900	75	4
175	100-350B	58	16.1	138.6	75	2900	55	4	600
		82	22.8	135	75	2900	55	4
		107	29.7	127	75	2900	55	4
176	125-100	96	26.7	13	82	2900	11	4	180
		160	44.4	12.5	82	2900	11	4
		192	53.3	12	82	2900	11	4
177	125-100A	86	23.9	10.4	77	2900	7.5	4	125
		143	39.7	10	77	2900	7.5	4
		172	47.8	9.6	77	2900	7.5	4
178	125-125	96	26.7	22.6	80	2900	15	4	220
		160	44.4	20	80	2900	15	4
		192	53.3	17	80	2900	15	4
179	125-125A	86	23.9	18	77	2900	11	4	210
		143	39.7	16	77	2900	11	4
		172	47.8	13.6	77	2900	11	4
180	125-160	96	26.7	36	78	2900	22	4	265
		160	44.4	32	78	2900	22	4
		192	53.3	28	78	2900	22	4
181	125-160A	90	25	31.5	76	2900	18.5	4	230
		150	41.7	28	76	2900	18.5	4
		180	50	24.5	76	2900	18.5	4
182	125-160B	83	21.7	27	73	2900	15	4	215
		138	38.3	24	73	2900	15	4
		166	46.1	21	73	2900	15	4
183	125-200	96	26.7	55	77	2900	37	5.5	395
		160	44.4	50	77	2900	37	5.5
		192	53.3	46	77	2900	37	5.5
184	125-200A	90	25	48.4	76	2900	30	5.5	380
		150	41.7	44	76	2900	30	5.5
		180	50	40.5	76	2900	30	5.5
185	125-200B	83	21.7	41.3	75	2900	22	5.5	320
		138	38.3	37.5	75	2900	22	5.5
		166	46.1	34.5	75	2900	22	5.5
186	125-250	96	26.7	87	75	2900	55	5	580
		160	44.4	80	75	2900	55	5
		192	53.3	73	75	2900	55	5
187	125-250A	90	25	76	74	2900	45	5.5	490
		150	41.7	70	74	2900	45	5.5
		180	50	84	74	2900	45	5.5
188	125-250B	83	21.7	65	73	2900	37	5.5	430
		138	38.3	60	73	2900	37	5.5
		166	46.1	55	73	2900	37	5.5
189	125-315	96	26.7	133	70	2900	90	5	790
		160	44.7	125	70	2900	90	5
		192	53.3	119	70	2900	90	5
190	125-315A	90	25	117	70	2900	75	5	710
		150	41.7	110	70	2900	75	5
		180	50	104.6	70	2900	75	5
191	125-315B	86	23.9	106.4	69	2900	75	5	705
		143	39.7	100	69	2900	75	5
		172	47.8	95.2	69	2900	75	5
192	125～315℃	80.5	22.4	96	67	2900	55	5	585
		134	37.2	88	67	2900	55	5
		161	44.7	86	67	2900	55	5
193	150-125	96	26.7	22.6	66	2900	11	4	210
		160	44.7	24	76	2900	11	4
		192	53.3	17	76	2900	11	4
194	150-125A	90	25	18	77	2900	7.5	4	130
		150	41.7	16	77	2900	7.5	4
		180	50	13.6	77	2900	7.5	4
195	150-160	96	26.7	36	75	2900	22	4	270
		160	44.4	32	75	2900	22	4
		192	53.3	27	75	2900	22	4
196	150-160A	90	25	32	76	2900	18.5	4	230
		150	41.7	28	76	2900	18.5	4
		180	50	23.5	76	2900	18.5	4
197	150-160B	84	23.3	27	73	2900	15	4	220
		140	39	24	73	2900	15	4
		168	46.7	21	73	2900	15	4
198	150-200	140	38.9	13.8	68	1450	15	3	265
		200	55.6	12.5	78	1450	15	3
		260	72.2	10.6	78	1450	15	3
199	150-200A	125	34.7	11	66	1450	11	3	244
		176	49.7	10	76	1450	11	3
		232.5	64.6	8.5	76	1450	11	3
200	150-200B	84	23.3	41	75	2900	22	4	275
		140	39	38	75	2900	22	4
		168	46.7	34	75	2900	22	4
201	150-250	140	38.9	21.8	73	1450	18.5	3	300
		200	55.6	20	79	1450	18.5	3
		260	72.2	17	77	1450	18.5	3
202	150-250A	129	35.8	18.5	72	1450	15	3	262
		184.4	51.2	17	78	1450	15	3
		240	66.7	14.4	76	1450	15	3
203	150-250B	117	32.5	15.2	76	1450	11	3	241
		167	46.4	14	76	1450	11	3
		217.5	60.4	12	76	1450	11	3
204	150-315	140	38.9	33.8	70	1450	30	2.5	410
		200	55.6	32	78	1450	30	2.5
		260	72.2	28	73	1450	30	2.5
205	150-315A	131	36.4	29.5	69	1450	22	3.5	335
		187	51.9	28	77	1450	22	3.5
		243	67.5	24.5	77	1450	22	3.5
206	150-315B	121	33.5	25	76	1450	18.5	3.5	315
		173	48.1	24	76	1450	18.5	3.5
		225	62.5	21	76	1450	18.5	3.5
207	150-350	96	26.7	153.6	80	2900	110	5.5	970
		160	44.4	150	80	2900	110	5.5
		192	53.3	142.8	80	2900	110	5.5
208	150-350A	90	25	145.6	70	2900	90	5.2	790
		150	41.7	142	70	2900	90	5.2
		180	50	134.8	70	2900	90	5.2
209	150-350B	84	23.3	138.6	65	2900	75	5.5	705
		140	39	135	76	2900	75	5.5
		168	46.7	127.8	74	2900	75	5.5
210	150-400	140	38.9	53	68	1450	45	3.5	490
		200	55.6	50	75	1450	45	3.5
		260	72.2	44	71	1450	45	3.5
211	150-400A	131	36.4	46.6	67	1450	37	3.5	454
		187	51.9	44	74	1450	37	3.5
		243	67.5	38.3	70	1450	37	3.5
212	150-400B	122	33.9	40	73	1450	30	3.5	435
		174	48.3	38	73	1450	30	3.5
		226.5	62.9	33	73	1450	30	3.5
213	150～400℃	112	31.1	34	71	1450	22	3.5	365
		160	44.4	32	71	1450	22	3.5
		208	57.8	28	71	1450	22	3.5
214	150-250(I)	120	33.3	87	65	2900	75	4.5	702
		200	55.6	80	76	2900	75	4.5
		240	66.7	72	74	2900	75	4.5
215	150-250(I)A	112	31.1	76	64	2900	55	4.5	561
		187	51.9	70	75	2900	55	4.5
		224	62.2	63	73	2900	55	4.5
216	150-250(I)B	104	28.9	65	63	2900	45	4.5	460
		173	48.1	60	74	2900	45	4.5
		208	57.8	54	72	2900	45	4.5
217	150-315(I)	120	33.3	133	58	2900	110	4.5	980
		200	55.6	125	73	2900	110	4.5
		240	66.7	120	75	2900	110	4.5
218	150-315(I)A	112	31.1	116	57	2900	90	4.5	800
		187	51.9	110	72	2900	90	4.5
		224	62.2	105	74	2900	90	4.5
219	150-315(I)B	104	28.9	100	55	2900	75	4.5	724
		173	48.1	95	70	2900	75	4.5
		208	57.8	91	72	2900	75	4.5
220	200-200	140	38.9	13.8	68	1450	15	3	265
		200	55.6	12.5	78	1450	15	3
		260	72.2	10.6	78	1450	15	3
221	200-200A	125	34.7	11	66	1450	11	3	244
		179	49.7	10	76	1450	11	3
		232.5	64.6	8.5	76	1450	11	3
222	200-250	140	38.9	21.8	73	1450	18.5	3	305
		200	55.6	20	79	1450	18.5	3
		260	72.2	17	77	1450	18.5	3
223	200-250A	129	35.8	18.5	72	1450	15	3	267
		184.4	51.2	17	78	1450	15	3
		240	66.7	14.4	76	1450	15	3
224	200-250B	117	32.5	15.2	76	1450	11	3	246
		167	46.4	14	76	1450	11	3
		217.5	60.4	12	76	1450	11	3
225	200-315	140	38.9	33.8	70	1450	30	3.5	417
		200	55.6	32	78	1450	30	3.5
		260	72.2	28	78	1450	30	3.5
226	200-315A	131	36.4	29.5	69	1450	22	3.5	342
		189	51.9	28	77	1450	22	3.5
		243	67.5	24.5	77	1450	22	3.5
227	200-315B	121	33.6	25	76	1450	18.5	3.5	322
		173	48.1	24	76	1450	18.5	3.5
		225	62.5	21	76	1450	18.5	3.5
228	200-400	140	38.9	53	68	1450	45	3.5	498
		200	55.6	50	75	1450	45	3.5
		260	72.2	44	71	1450	45	3.5
229	200-400A	131	36.4	46.6	67	1450	37	3.5	462
		187	51.9	44	74	1450	37	3.5
		243	67.5	38.3	70	1450	37	3.5
230	200-400B	122	33.9	40	73	1450	30	3.5	443
		174	48.6	38	73	1450	30	3.5
		226.5	62.9	33	73	1450	30	3.5
231	200～400℃	112	31.3	34	71	1450	22	3.5	373
		160	44.4	32	71	1450	22	3.5
		208	57.8	28	71	1450	22	3.5
232	200-200(I)	280	77.8	13.4	70	1450	22	4	382
		400	111.1	12.5	80	1450	22	4
		520	144	10.5	79	1450	22	4
233	200-200(I)A	250	69.4	10.7	68	1450	18.5	4	346
		358	99.4	10	78	1450	18.5	4
		465	129.2	8.5	77	1450	18.5	4
234	200-250(I)	280	77.8	22.2	75	1450	30	4	475
		400	111.4	20	80	1450	30	4
		520	144	14	72	1450	30	4
235	200-250(I)A	250	69.4	18	73	1450	22	4	405
		358	99.6	14	78	1450	22	4
		465	129.2	11.2	70	1450	22	4
236	200-250(I)B	226	62.8	14.4	70	1450	18.5	4	387
		322	89.4	13	75	1450	18.5	4
		419	116.4	7.3	67	1450	18.5	4
237	200-315(I)	280	77.8	36	73	1450	55	4	675
		400	111.4	32	80	1450	55	4
		520	144	26	75	1450	55	4
238	200-315(I)A	262	72.8	31.5	72	1450	45	4	560
		374	103.9	28	79	1450	45	4
		486	135	23	74	1450	45	4
239	200-315(I)B	242	67.2	27	78	1450	37	4	535
		346	96.1	24	78	1450	37	4
		450	125	19.5	78	1450	37	4
240	200-400(I)	280	77.8	54.5	75	1450	75	4	830
		400	111.4	50	81	1450	75	4
		520	144	39	77	1450	75	4
241	200-400(I)A	262	72.8	48	80	1450	75	4
		374	103.9	44	80	1450	75	4
		486	135	34	80	1450	75	4
242	200-400(I)B	242	67.2	41.4	78	1450	55	5	685
		346	96.1	38	78	1450	55	5
		450	125	29.6	78	1450	55	5
243	200-400(I)C	224	62.2	34.9	76	1450	45	5	580
		320	88.9	32	76	1450	45	5
		416	115.6	25	76	1450	45	5
244	250-250	350	97.2	22	78	1450	45	5	620
		550	152.8	20	82	1450	45	5
		650	180.5	16	81	1450	45	5
245	250-250A	300	83.3	18.3	76	1450	37	5	550
		500	139	17	80	1450	37	5
		600	166.7	14	80	1450	37	5
246	250-235	300	83.3	14	73	1480年	22	4.5	410
		500	139	12.5	78	1480年	22	4.5
		600	166.7	11	70	1480年	22	4.5
247	250-300	300	83.3	22	78	1480年	37	4.5	550
		500	139	20	78	1480年	37	4.5
		600	166.7	16	78	1480年	37	4.5
248	250-315	350	97.2	34	76	1450	75	5.5	890
		550	152.8	32	80	1450	75	5.5
		650	180.5	28	79	1450	75	5.5
249	250-315A	300	83.3	29.5	74	1450	55	5.5	690
		500	139	28	78	1450	55	5.5
		600	166.7	24	77	1450	55	5.5
250	250-315B	260	72.2	25	70	1450	45	5.5	620
		450	125	24	74	1450	45	5.5
		520	144.4	20	72	1450	45	5.5
251	250-400	300	83.3	54.5	72	1480年	90	4.5	1530
		500	139	50	72	1480年	90	4.5
		600	166.7	39	72	1480年	90	4.5
252	300-235	540	150	20.5	77	1450	55	5	1075
		720	200	18	81	1450	55	5
		900"	250	15	74	1450	55	5
253	300-235A	450	125	17.2	74	1450	45	5	970
		600	166	15	79	1450	45	5
		720	200	12.5	77	1450	45	5
254	300-235B	420	116.7	14.3	73	1450	37	5	925
		540	150	12.8	78	1450	37	5
		650	181	10.5	70	1450	37	5
255	300-250	540	150	22.5	80	1450	55	6	1085
		720	200	20	83	1450	55	6
		900	250	17	84	1450	55	6
256	300-250A	450	136	19.5	81	1450	45	6	980
		600	166	17	81	1450	45	6
		720	200	14	81	1450	45	6
257	300-300	540	150	32	82	1480年	75	5	1230
		720	200	28	82	1480年	75	5
		900	250	23	82	1480年	75	5
258	300-300A	450	125	27.5	80	1480年	75	5	1095
		600	166	24	80	1480年	75	5
		720	200	20	80	1480年	75	5
259	300-300B	420	116.7	24	78	1480年	55	5	980
		540	150	21	78	1480年	55	5
		650	181	17	78	1480年	55	5
260	300-315	540	150	35	84	1480年	90	4.5	1350
		720	200	32	84	1480年	90	4.5
		900	250	26	84	1480年	90	4.5
261	300-315A	460	127.8	31.5	80	1480年	75	4.5	1240
		650	180	28	80	1480年	75	4.5
		800	222	23.5	80	1480年	75	4.5
262	300-315B	420	116.7	27	78	1480年	55	4.5	1100
		580	161	24	78	1480年	55	4.5
		700	194	20	78	1480年	55	4.5
263	300-380	480	133.3	48	84	970	132	5	1900年
		720	200	44	84	970	132	5
		900	250	34	84	970	132	5
264	300-380A	444	123.3	41.4	80	970	110	5	1700
		666	185	38	80	970	110	5
		833	231.4	30	80	970	110	5
265	300-380B	400	113.6	35	78	970	90	5	1530
		614	170.6	32	78	970	90	5
		764	213.1	35	78	970	90	5
266	300-390	540	150	20.5	78	980	55	5	1300
		720	200	18	81	980	55	5
		900	250	15.5	76	980	55	5
267	300-390A	450	126	17.2	77	980	45	5	1220
		600	167	15	79	980	45	5
		720	200	12.8	75	980	45	5
268	300-390B	400	111	14	74	980	37	5	1100
		540	150	12.5	77	980	37	5
		650	180	11.5	76	980	37	5
269	300-400	450	125	55	78	1480年	110	5	1500
		600	166	50	78	1480年	110	5
		720	200	42.5	78	1480年	110	5
270	300-480	540	150	31	79	980	75	5
		720	200	28	81	980	75	5
		900	250	24	80	980	75	5
271	300-480A	450	126	27.4	78	980	75	5	1280
		600	166	24	80	980	75	5
		720	200	20	79	980	75	5
272	300-480B	400	111	24	79	980	55	5	1180
		540	150	21	79	980	55	5
		650	180	17	79	980	55	5
273	350-235	600	167	14	80	1480年	37	4.5	1050
		800	222	12.5	83	1480年	37	4.5
		960	267	10.5	82	1480年	37	4.5
274	350-300	600	167	22.5	79	1480年	55	4.5	1230
		800	222	20	82	1480年	55	4.5
		960	267	17.5	71	1480年	55	4.5
275	350-315	600	167	35.5	84	1480年	90	4.5	1650
		800	222	32	84	1480年	90	4.5
		960	267	28.5	84	1480年	90	4.5
276	350-400	600	167	55	83	1480年	160	4.5	1950年
		800	222	50	83	1480年	160	4.5
		960	267	45.5	83	1480年	160	4.5
277	400-300	820	228	23	78	1480年	90	6	1570年
		1080	300	20	78	1480年	90	6
		1300	361	16	78	1480年	90	6
278	400-315	820	205	36.5	76	1480年	132	6	1880年
		1080	300	32	76	1480年	132	6
		1300	344	27	76	1480年	132	6
279	500-300	1000	277.8	23	80	1480年	110	6	1800
		1200	333	20	80	1480年	110	6
		1450	403	16	80	1480年	110	6
280	500-315	1000	278	34.5	78	1480年	160	6	2070年
		1200	333	32	78	1480年	160	6
		1450	403	27	78	1480年	160	6

いいえ。次へ

お問い合わせください

年度水中ケミカルポンプ

FYシリーズ立型水中渦巻きポンプは、当社従来の耐食性水中ポンプを改良したものです。他の水中ポンプに一般的に見られるメカニカルシールを排除し、独自の羽根車設計を採用することにより、これらのポンプは高効率、省エネ、シールレスで長寿命を実現しています。

続きを読む 🡥

詰まりのない立型排水ポンプ LW

詰まり防止LW縦型下水ポンプは、スムーズな動作を保証するために大きな流路を備えた油圧設計を採用しています。任意の位置に設置でき、乾式構造なのでメンテナンスも簡単です。

続きを読む 🡥

液封式真空ポンプ SKA型、2BV型

SKA(2BV) シリーズの真空ポンプは、ガスと水蒸気のポンプ輸送に適しており、絶対入口圧力 33 mbar (97% 真空) に達します。入口圧力が 80 mbar 未満で連続運転するには、ポンプを保護するためにキャビテーション保護パイプを接続する必要があります。大気圧エジェクタを取り付ける場合、入口圧力は 10 mbar に達する可能性があります。エジェクタは真空ポンプに直接取り付けることができます。コンプレッサーとして使用すると、最大0.26MPa(絶対圧力)の圧力に達します。

続きを読む 🡥

YZSP ディーゼル自吸ポンプ

YZSP シリーズディーゼルエンジン自吸ポンプは、詰まりにくい高性能ディーゼル動力の自吸ポンプの革新的な設計です。設置にはポンプをサンプの隣に配置するだけでよく、吸引配管が動作するには液体レベルより下にある必要があります。幅広で詰まりのないインペラ設計により、最大 76 mm の固形物を通過させることができ、格納式設計により、標準ツールを使用した迅速なメンテナンスと修理が容易になります。 SPシリーズディーゼル散水ポンプは「自吸式汚水ポンプの王様」として世界的に認められています。

続きを読む 🡥

YZDシリーズディーゼル多段渦巻ポンプ

当社のディーゼル灌漑ポンプセットは、農業生産に最もコスト効率が高く信頼性の高いシステムを提供するように設計されています。すべての電動ポンプは水冷ディーゼルエンジンによって駆動されます。お客様の流量と圧力の要件に応じて、モーターは吸込端ポンプまたは自吸ポンプに接続されます。 YZD シリーズディーゼル灌漑ポンプは、高圧ディーゼルポンプユニットとして、D タイプ多段遠心ポンプとディーゼルエンジンを組み合わせています。主に鉱山排水、都市排水、自動給水網の圧力維持、高層ビルへの給水、消火、庭園の灌漑、冷凍システムへの給水に使用されます。

続きを読む 🡥
