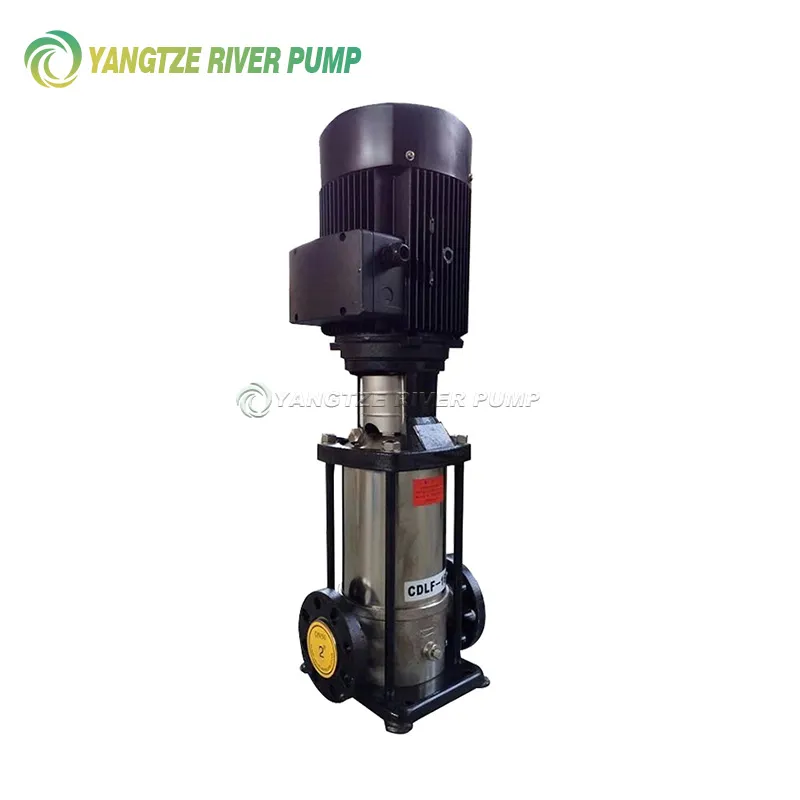

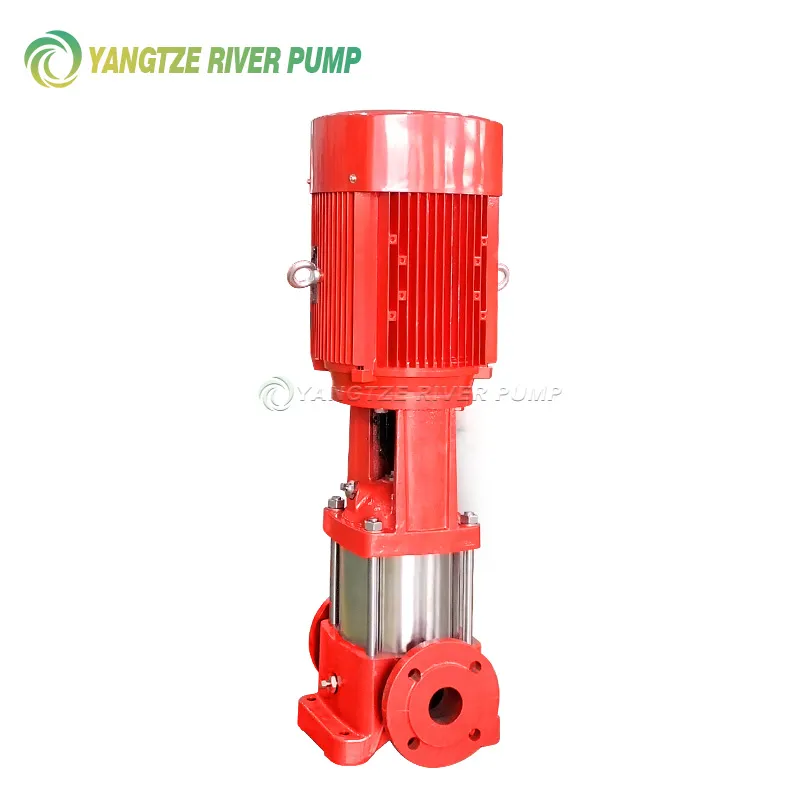

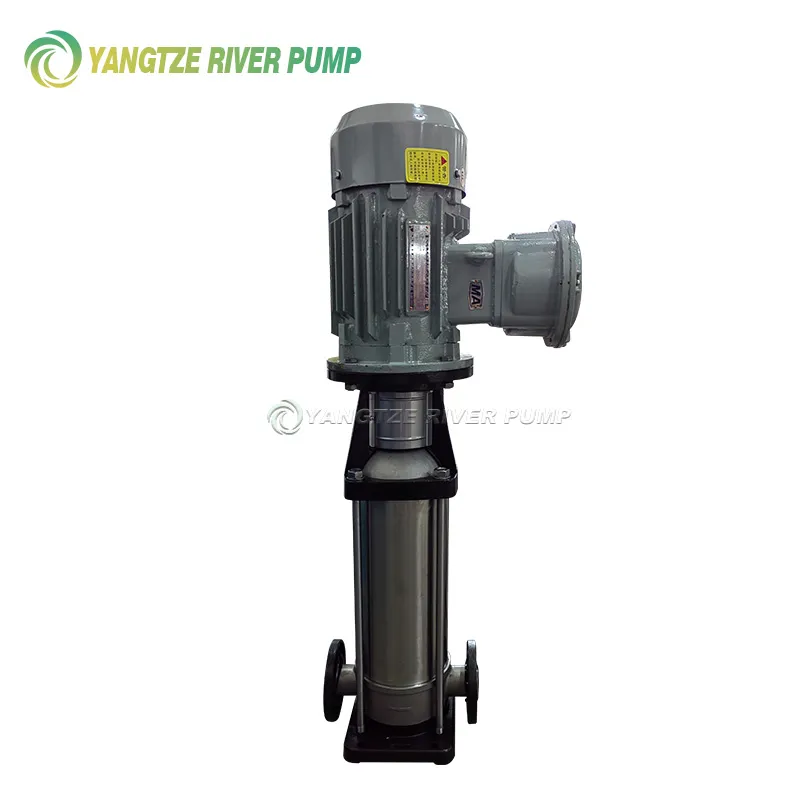

ステンレス製立型多段渦巻ポンプ（軽量シリーズ）CDL・CDLF

CDL/CDLF シリーズの軽量立型多段ステンレス鋼渦巻ポンプは、国内外の先進技術を使用して設計、製造されています。これらは非自吸式立型多段遠心ポンプで、標準立型モータとクイックリリースメカニカルシールを使用しているため、交換が非常に簡単です。

リクエストを送信する PDFをダウンロード

説明

マーカー

製品説明

CDL/CDLF シリーズの軽量立型多段ステンレス鋼渦巻ポンプは、国内外の先進技術を使用して設計、製造されています。これらは非自吸式立型多段遠心ポンプで、標準立型モータとクイックリリースメカニカルシールを使用しているため、交換が非常に簡単です。このパイプライン遠心ポンプは、CR、CRNなどの外国の同様の製品を置き換えることができます。高いエネルギー効率、信頼できる品質、幅広い応用範囲により、ユーザーの間で非常に人気があります。

製品の特徴

●優れた油圧モデルと高度な製造技術の採用により、ポンプの性能と寿命が大幅に向上しました。

- メカニカルシールのエンドペアは合金と炭化ケイ素で作られ、補助シールリングはフッ素ゴムで作られており、ポンプの信頼性と揚水媒体の許容温度を高めます。

- ポンプの流れ部分は、ステンレス鋼グレード 304 および 316 のシートから打ち抜きと溶接によって作られているため、ポンプを軽度の腐食性環境で使用できます。

- コンパクトな全体設計、小型軽量、低騒音、高エネルギー効率、容易なメンテナンス。

- パイプライン遠心ポンプの吸込管と吐出管はベースプレート上の同じ水平レベルに配置されているため、パイプラインシステムに直接統合できます。

・標準電動モータを使用するため、ニーズに合わせたモータを簡単に選択できます。

適用範囲

給水： 浄水場での濾過と輸送、駅でのゾーン給水、幹線パイプラインの昇圧、高層ビルの昇圧。

産業用圧力ブースト: プロセス水システム、フラッシングシステム、高圧システム、消火システム。

工業用液体の輸送: 冷凍および空調システム、ボイラー動力システムおよび凝縮水システム、工作機械装置、酸およびアルカリ。

水処理: 限外濾過システム、逆浸透システム、蒸留システム、分離器、プール。

灌漑: 畑灌漑、散水、点滴灌漑。

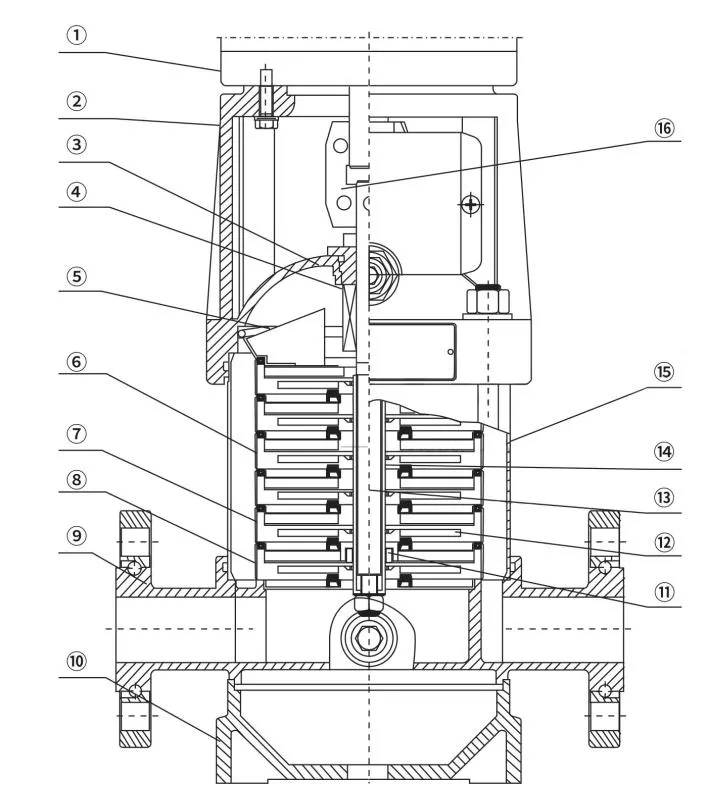

施工図

1	電動モーター	7	基準チャンバー	13	ヴァル
2	ブラケット	8	ガイドプレート	14	スペーサースリーブ
3	ポンプトップカバー	9	ポンプハウジング	15	ポンプブッシュ
4	メカニカルシール	10	ポンプベース	16	カップリング
5	放電室	11	ベアリング
6	中間室	12	インペラ

パフォーマンスオプション

モデル	モーターを搭載	交通	0.4	0.6	0.8	1	1.2	1.4	1.6	1.8	2
CDL(F)1	(kW)	(m3/h)	0.4	0.6	0.8	1	1.2	1.4	1.6	1.8	2
CDL1-2	0.37	圧力	13	12.5	12	11.5	11	10.5	10	9.5	9
CDL1-3	0.37	(メートル)	19	18	17.5	17	16.5	16	15	14	12
CDL1-4	0.37		24	23.5	23	22.5	21.5	21	19	18	16
CDL1-5	0.37		30	29.6	29	28	27	26	24	22	20
CDL1-6	0.37		36	35.5	35	33.5	33	31	28	26	23
CDL1-7	0.37		42	41	40.5	39	38	36	33	30	27
CDL1-8	0.55		48	47	46	45	43	41	38	34	30
CDL1-9	0.55		54	53	52	51	49	46	43	39	33
CDL1-10	0.55		60	59	58	57	54	51	48	43	36
CDL1-11	0.55		66	65	63	61	59	56	52	47	40
CDL1-12	0.75		72	71	69	67	64	61	57	51	44
CDL1-13	0.75		78	77	75	73	69	66	62	55	47
CDL1-15	0.75		89	88	86	84	79	76	71	63	55
CDL1-17	1.1		101	99	97	95	89	86	80	71	62
CDL1-19	1.1		113	110	108	106	99	96	89	79	69
CDL1-21	1.1		124	122	120	117	110	106	98	87	75
CDL1-23	1.1		137	133	131	128	121	116	107	96	82
CDL1-25	1.5		149	145	143	139	131	126	116	104	89
CDL1-27	1.5		161	157	155	150	141	136	125	112	95
CDL1-30	1.5		178	175	171	166	157	150	139	124	106
CDL1-33	2.2		196	192	188	183	173	165	154	137	118
CDL1-36	2.2		214	210	205	200	190	181	169	151	130

モデル	モーターを搭載	交通	1	1.2	1.6	2	2.4	2.8	3.2	3.5
CDL(F)2	(kW)	(m3/h)	1	1.2	1.6	2	2.4	2.8	3.2	3.5
CDL2-2	0.37	圧力	18	17	16	15	13	12	10	8
CDL2-3	0.37	(メートル)	27	26	24	22	20	18	15	12
CDL2-4	0.55		36	35	33	30	26	24	20	16
CDL2-5	0.55		45	43	40	37	33	30	24	20
CDL2-6	0.75		53	52	50	45	40	36	30	24
CDL2-7	0.75		63	61	57	52	47	41	35	28
CDL2-9	1.1		80	78	73	67	61	54	45	37
CDL2-11	1.1		98	95	89	82	73	64	54	44
CDL2-13	1.5		116	114	106	98	89	78	65	52
CDL2-15	1.5		134	130	123	112	100	90	73	60
CDL2-18	2.2		161	157	148	136	121	108	91	76
CDL2-22	2.2		197	192	180	165	148	130	110	90
CDL2-26	3		232	228	214	198	179	158	130	110

モデル	モーターを搭載	交通	12	1.6	2	2.4	2.8	3	3.2	3.6	4
CDL(F)3	(kW)	(m3/h)	12	1.6	2	2.4	2.8	3	3.2	3.6	4
CDL3-2	0.37	圧力	12.5	11.5	11	10.5	10	9	8	7	6
CDL3-3	0.37	(メートル)	19	18.5	17.5	16.5	15	14	13	11	9
CDL3-4	0.37		25	24	23	21.5	20	19	18	15	12
CDL3-5	0.37		31	30	29	27	25	23	22	19	16
CDL3-6	0.55		36	35	34	32	30	28	27	23	19
CDL3-7	0.55		43	41	39	37	34	32	31	27	22
CDL3-8	0.75		49	47	45	43	39	37	35	31	25
CDL3-9	0.75		55	53	51	48	45	42	40	35	28
CDL3-10	0.75		61	59	57	54	50	47	45	39	31
CDL3-11	1.1		67	64	61	58	54	51	49	42	34
CDL3-12	1.1		73	70	67	63	58	55	52	45	37
CDL3-13	1.1		78	76	73	69	64	60	57	49	40
CDL3-15	1.1		90	88	84	79	73	69	66	57	46
CDL3-17	1.5		103	100	96	90	83	79	75	64	52
CDL3-19	1.5		115	112	107	100	92	88	83	72	58
CDL3-21	2.2		128	124	119	112	102	98	91	79	64
CDL3-23	2.2		140	135	130	122	112	107	100	86	70
CDL3-25	2.2		151	147	141	131	122	116	109	94	76
CDL3-27	2.2		164	159	152	143	132	124	117	101	82
CDL3-29	2.2		175	170	163	153	142	133	126	109	88
CDL3-31	3		187	182	175	165	153	142	135	116	94
CDL3-33	3		199	194	187	176	163	151	145	125	100
CDL3-36	3		218	212	204	192	178	168	159	137	109

モデル	モーターを搭載	交通	1.5	2	3	4	5	6	7
CDL(F)4	(kW)	(m3/h)	1.5	2	3	4	5	6	7
CDL4-2	0.37	圧力	19	18	17	15	13	10	8
CDL4-3	0.55	(メートル)	28	27	26	24	20	18	13
CDL4-4	0.75		38	36	34	32	27	24	19
CDL4-5	1.1		47	45	43	40	34	31	23
CDL4-6	1.1		56	54	52	48	41	37	28
CDL4-7	1.5		66	63	61	56	48	43	33
CDL4-8	1.5		74	72	70	64	55	50	38
CDL4-10	2.2		96	90	87	81	71	62	48
CDL4-12	2.2		114	108	104	95	85	75	58
CDL4-14	3		136	126	122	112	101	89	68
CDL4-16	3		152	144	140	129	115	101	78
CDL4-19	4		183	171	168	153	137	122	93
CDL4-22	4		211	200	192	178	160	138	108

モデル	モーターを搭載	交通	5	6	7	8	9	10	11	12
CDL(F)8	(kW)	(m3/h)	5	6	7	8	9	10	11	12
CDL8-2/1	0.75	圧力	10	9.5	9.3	9	8.5	8	7	6
CDL8-2	0.75	(メートル)	20	19.5	19	18	17	16	14	13
CDL8-3	1.1		30	29.5	28.5	27	25	24	21	19
CDL8-4	1.5		41	39.5	38	36	34	32	28	26
CDL8-5	2.2		52	50	48	45	42	40	36	32
CDL8-6	2.2		62	60	57	54	51	48	43	39
CDL8-8	3		83	80	77	73	69	65	58	52
CDL8-10	4		104	100	97	92	87	81	73	65
CDL8-12	4		124	120	116	111	104	92	87	78
CDL8-14	5.5		145	141	136	130	122	113	102	92
CDL8-16	5.5		166	161	156	148	139	130	118	106
CDL8-18	7.5		187	182	175	167	157	146	134	120
CDL8-20	7.5		208	202	195	186	175	163	150	135

モデル	モーターを搭載	交通	7	8	9	10	11	12	13	14	15	16
CDL(F)12	(kW)	(m3/h)	7	8	9	10	11	12	13	14	15	16
CDL12-2	1.5	圧力	23.5	23	22.5	22	21	20	18.5	17	15.5	14
CDL12-3	2.2	(メートル)	35.5	35	34	33	31.5	30	28	26	23.5	21
CDL12-4	3		47	46	45	44	42	40	37	34	31	28
CDL12-5	3		59.5	58	56.5	55	52.5	50	46.5	43	39	35
CDL12-6	4		71.5	70	68	66	63	60	56	52	47	42
CDL12-7	5.5		83.5	82	79.5	77	73.5	70	65.5	61	55	49
CDL12-8	5.5		95.5	94	91	88	84	80	75	70	63	56
CDL12-9	5.5		108	106	103	100	95.5	91	85	79	71.5	64
CDL12-10	7.5		120	118	114.5	111	106	101	94.5	88	80	72
CDL12-12	7.5		143.5	141	137	133	127	121	113.5	106	96	86
CDL12-14	11		168	165	160	155	148	141	132.5	124	112	100
CDL12-16	11		192.5	189	183.5	178	170	162	152	142	128.5	115
CDL12-18	11		217	213	207.5	202	192.5	183	171.5	160	145	130

モデル	モーターを搭載	交通	8	10	12	14	16	18	20	22
CDL(F)16	(kW)	(m3/h)	8	10	12	14	16	18	20	22
CDL16-2	2.2	圧力	27	26	25	24	22	21	19	16
CDL16-3	3	(メートル)	41	40	38	37	34	32	29	25
CDL16-4	4		54	53	52	49	46	43	38	34
CDL16-5	5.5		68	67	65	62	58	54	48	43
CDL16-6	5.5		82	80	78	74	70	64	58	52
CDL16-7	7.5		96	95	91	87	82	76	68	61
CDL16-8	7.5		110	108	104	99	94	86	77	70
CDL16-10	11		138	136	131	125	118	109	97	87
CDL16-12	11		166	162	157	150	141	130	116	105
CDL16-14	15		194	190	184	175	166	152	136	122
CDL16-16	15		222	217	210	200	189	174	156	140

モデル	モーターを搭載	交通	10	12	14	16	18	20	22	24	26	28
CDL(F)20	(kW)	(m3/h)	10	12	14	16	18	20	22	24	26	28
CDL20-1	1.1	圧力	13.5	13	12.5	12	11	10	9	8	7	6
CDL20-2	2.2	(メートル)	27	26.5	26	25	24	23	22	20	18	15
CDL20-3	4		40	39.5	39	38	37	35	33	30	27	24
CDL20-4	5.5		54	53	52	51	49	47	44	41	37	33
CDL20-5	5.5		67	66	64	62	60	58	55	50	45	40
CDL20-6	7.5		81	79	77	75	73	70	66	61	55	49
CDL20-7	7.5		95	93	91	89	86	82	77	71	65	58
CDL20-8	11		109	107	105	102	99	94	89	82	75	67
CDL20-10	11		136	134	131	128	124	118	111	103	95	85
CDL20-12	15		164	162	158	154	149	142	133	124	114	102
CDL20-14	15		192	189	185	180	174	166	156	145	133	119
CDL20-17	18.5		234	230	225	219	212	202	190	177	162	145

モデル	モーターを搭載	交通	16	20	24	28	32	36	40
CDL(F)32	(kW)	(m3/h)	16	20	24	28	32	36	40
CDL32-10-1	1.5	圧力	14	13	12	11	9	7	4
CDL32-10	2.2	(メートル)	18	17	15	14	13	11	8
CDL32-20-2	3		29	28	26	23	20	16	11
CDL32-20	4		36	34	32	29	27	23	18
CDL32-30-2	5.5		47	44	41	38	33	28	21
CDL32-30	5.5		54	51	48	44	40	35	27
CDL32-40-2	7.5		65	62	58	53	46	40	30
CDL32-40	7.5		72	69	65	59	53	47	37
CDL32-50-2	11		83	79	74	68	60	52	41
CDL32-50	11		90	86	81	74	67	59	47
CDL32-60-2	11		101	97	90	83	74	65	51
CDL32-60	11		108	104	97	90	81	72	57
CDL32-70-2	15		119	114	107	98	88	78	60
CDL32-70	15		126	121	113	105	95	85	67
CDL32-80-2	15		136	131	123	114	102	90	71
CDL32-80	15		144	138	130	120	109	97	77
CDL32-90-2	18.5		154	148	140	129	117	102	82
CDL32-90	18.5		162	156	147	136	124	109	88
CDL32-100-2	18.5		175	166	157	146	131	115	91
CDL32-100	18.5		182	173	164	152	138	122	98
CDI32-110-2	22		193	184	173	164	146	128	102
CDL32-110	22		200	191	180	168	153	135	109
CDL32-120-2	22		211	201	189	178	160	140	113
CDL32-120	22		218	208	196	184	167	147	120
CDL32-130-2	30		230	218	206	193	174	153	124
CDL32-130	30		237	225	213	200	181	160	131
CDL32-14O-2	30		247	235	222	210	189	165	135
CDL32-140	30		255	242	229	216	196	172	142
CDL32-150-2	30		266	253	239	224	203	178	145
CDL32-150	30		274	260	246	231	210	185	152
CDL32-160-2	30		284	270	255	240	218	190	156
CDL32-160	30		292	277	262	246	225	197	163

モデル	モーターを搭載	交通	25	30	35	40	42	45	50	55
CDL(F)42	(kW)	(m3/h)	25	30	35	40	42	45	50	55
CDL42-10-1	3	圧力	20	19	18	17	16	15	13	11
CDL42-10	4	(メートル)	24	23	22	21	20	19	18	16
CDL42-20-2	5.5		40	38	36	33	32	30	27	23
CDL42-20	7.5		48	46	44	42	41	39	35	31
CDL42-30-2	11		63	61	58	54	52	50	44	38
CDL42-30	11		71	69	66	63	61	58	53	47
CDL42-40-2	15		87	84	80	75	73	69	62	54
CDL42-40	15		95	92	88	84	81	78	71	62
CDL42-50-2	18.5		111	107	102	96	93	88	80	69
CDL42-50	18.5		119	115	110	105	101	97	88	78
CDL42-60-2	22		135	130	124	117	113	108	97	85
CDL42-60	22		143	138	132	125	122	116	106	93
CDL42-70-2	30		158	152	146	138	134	127	115	100
CDL42-70	30		166	161	154	146	142	135	124	109
CDL42-80-2	30		182	175	168	159	154	146	133	116
CDL42-80	30		190	184	176	167	162	154	141	124
CDL42-90-2	30		205	198	190	180	174	166	150	132
CDL42-90	37		214	207	198	188	183	174	159	140
CDL42-100-2	37		230	221	212	200	194	185	168	147
CDL42-100	37		238	230	220	209	203	193	177	155
CDL42-110-2	45		255	246	236	223	217	206	188	165
CDL42-110	45		263	255	244	232	225	214	196	173
CDL42-120-2	45		280	270	259	245	238	226	206	181
CDL42-120	45		289	280	268	255	247	236	216	190
CDL42-130-2	45		305	294	282	267	259	247	225	198

モデル	モーターを搭載	交通	30	40	50	60	65	70	80
CDL(F)65	(kW)	(m3/h)	30	40	50	60	65	70	80
CDL65-10-1	4	圧力	19	18	16	14	13	11	8
CDL65-10	5.5	(メートル)	27	25	23	21	20	18	15
CDL65-20-2	7.5		39	36	33	29	26	23	17
CDL65-20-1	11		46	44	40	36	33	30	24
CDL65-20	11		53	51	47	43	40	37	30
CDL65-30-2	15		66	62	56	50	46	41	32
CDL65-30-1	15		73	69	63	57	53	48	39
CDL65-30	18.5		80	76	70	64	60	55	46
CDL65-40-2	18.5		92	87	80	71	66	60	47
CDL65-40-1	22		100	94	87	78	73	67	54
CDL65-40	22		107	101	94	85	80	74	61
CDL65-50-2	30		121	114	105	95	88	80	64
CDL65-50-1	30		128	121	112	102	95	87	71
CDL65-50	30		136	129	119	109	102	94	78
CDL65-60-2	30		150	142	131	118	110	101	81
CDL65-60-1	37		157	149	138	125	117	108	88
CDL65-60	37		164	156	145	132	124	115	95
CDL65-70-2	37		179	169	156	141	132	121	99
CDL65-70-1	37		186	176	163	148	139	128	106
CDL65-70	45		193	183	170	155	146	135	112
CDL65-80-2	45		207	196	182	164	154	142	116
CDL65-80-1	45		215	203	189	171	161	149	123

モデル	モーターを搭載	交通	50	60	70	80	85	90	100	110
CDL(F)85	(kW)	(m3/h)	50	60	70	80	85	90	100	110
CDL85-10-1	5.5	圧力	22	19	17	16	14	13	10	6
CDL85-10	7.5	(メートル)	25	24	22	21	20	19	16	12
CDL85-20-2	11		41	39	36	32	30	28	22	15
CDL85-20	15		53	50	47	44	41	40	36	30
CDL85-30-2	18.5		68	65	60	55	52	49	41	32
CDL85-30	22		81	77	72	67	64	62	55	48
CDL85-40-2	30		98	93	87	80	75	72	62	50
CDL85-40	30		110	105	100	92	86	84	76	66
CDL85-50-2	37		126	120	113	104	98	93	81	68
CDL85-50	37		139	131	124	115	110	106	94	83
CDL85-60-2	45		155	148	139	129	122	117	102	86
CDL85-60	45		168	160	150	141	134	130	117	103

モデル	モーターを搭載	交通	60	70	80	90	100	110	120	130	140	150
CDL(F)120	(kW)	(m3/h)	60	70	80	90	100	110	120	130	140	150
CDL120-10	11	圧力	22	21.8	21.6	21	20.5	19.5	18.5	17	16	15
CDL120-20-2	15	(メートル)	34	33.6	33	31	30.2	30	28.5	27	25	24
CDL120-20-1	18.5		41	40	39.5	38.5	37	36.5	34.5	32.5	30	27.5
CDL120-20	22		46	45	44.5	43.5	42.4	41	40	38	36	33.5
CDL120-30-2	30		57	56	55	53.5	52	51	49	46.5	43.5	41
CDL120-30-1	30		64	63	62	60	58.5	57.5	55.5	52	49	46
CDL120-30	30		69.5	68.5	67.5	66	64.4	62.5	61	57.5	54.5	51
CDL120-40-2	37		80.5	79	78	76	73.5	72	69	66	61.5	58
CDL120-40-1	37		87	86	84.5	82	80	78	76	72	68	64.5
CDL120-40	45		92.5	91	90	88	85.5	83	81	77	73	68.5
CDL120-50-2	45		104.5	103	101	99	96	93	90	85.5	80.5	75.5
CDL120-50-1	45		110.5	109	107.5	105	102	100	97	92	86.5	83
CDL120-50	55		115.5	114	113	110	107.5	104.5	101.5	96	91	86
CDL120-60-2	55		128	125.5	123	121	117.3	113.5	110	104.5	98.5	92.5
CDL120-60-1	55		134	132	130.5	127	124	121	118	111	105	100
CDL120-60	75		139	137	135	132	128.8	126	123	116	110	104
CDL120-70-2	75		151	148	145.5	143	138.6	134	130	123.5	116.5	109
CDL120-70-1	75		156.5	154	152	148.5	144.5	141	137.5	130	123	116.5
CDL120-70	75		162.5	160.5	158.5	155	151	148	145	137	129	123

モデル	モーターを搭載	交通	80	90	100	110	120	130	140	150	160	170	180
CDL(F)150	(kW)	(m3/h)	80	90	100	110	120	130	140	150	160	170	180
CDL150-10-1	11	圧力	18.3	17.8	17.3	17	16	15	14	12.5	11	10	8.5
CDL150-10	15	(メートル)	24	23	22.5	22	21.5	20.5	20	18.5	17	16	15
CDL150-20-2	18.5		37	35.5	34	33	32	31	29	27.5	26	23	21
CDL150-20-1	22		44.3	43	42	40	39	38.5	37.5	35	33	30	27
CDL150-20	30		50	49	48	47	45.5	44	42	40	37	34	32
CDL150-30-2	30		63.5	61	59	57.5	56	54.5	53	49	45.5	42	39
CDL150-30-1	37		70	68	67	65	63	62	60	56	53	49	45
CDL150-30	37		78	76.5	75	73	70.5	68	66	63	59	55	50.5
CDL150-40-2	45		89	87	84	81.5	79	77	74.5	70.5	65.5	60	56
CDL150-40-1	45		96.5	94	91.5	89	86.5	84	81.5	77	72.5	67	62
CDL150-40	55		104	102	100	97	95	91	88	84	79.5	74	68
CDL150-50-2	55		115.5	112	109	106	102.5	100	97	92	86	79	73.5
CDL150-50-1	75		122.5	119.5	117	113.5	111.5	107.5	104.5	99	93.5	87	80
CDL150-50	75		130	127.5	125	121	119	115	111.5	106.5	101	94.5	86.5
CDL150-60-2	75		140	137	133	130	126	121	118	112	106	98	91
CDL150-60-1	75		148.5	145	141.7	137.5	135	131	127	120.5	114.5	106.5	97.5
CDL150-60	75		157	153	149	145	142	139.5	137	130	123.5	116	109

モデル	機械を完備	交通	100	120	140	160	180	200	220	240
CDL(F)200	(kW)	(m3/h)	100	120	140	160	180	200	220	240
CDL200-10-B	18.5	圧力	25.5	25	24	23	21.5	20	18	15.5
CDL200-10-A	22	(メートル)	29	28.5	27.5	26.5	25.5	24	22	20
CDL200-10	30		38.5	38	37.5	36.5	35	34	32.5	30
CDL200-20-2B	37		53	51	49	47	44	41	37	32
CDL200-20-2A	45		59.5	58	56	54	52.5	49	44.5	40.5
CDL200-20-A	55		69	68	66	64	62	59	55.5	51
CDL200-20	55		78.5	77.5	76	74	71.5	69	66	61.5
CDL200-30-2B	75		91.5	89	86.5	83.5	79	75	70	63
CDL200-30-A-B	75		95	93	90	87	83.5	79	73.5	67
CDL200-30-2A	75		99.5	97.5	94.5	91.5	89	84	78.5	72
CDL200-30-B	75		104.5	102.5	100	97	93	89	84.5	77.5
CDL200-30-A	75		108	106	103.5	100.5	97.5	93	88	81.5
CDL200-30	90		117.5	116	113.5	110.5	107	103	99	92
CDL20(M0-2B)	90		131.5	129	125.5	121	115.5	110	103.5	94
CDL200-40-2A	110		138.5	136	132	128	124	118	111	102.5
CDL200-40-A	110		148	145.5	142.5	138	134	128	122	113
CDL200-40	110		157.5	155.5	152.5	148	143.5	138	132.5	123.5

前へ次へ

お問い合わせください

メカニカルダイヤフラムドージングポンプ DJ-D

DJ-D メカニカルダイヤフラム定量ポンプには、精密鋳造と CNC 機械加工によって製造された主要コンポーネントが装備されています。接液部の設計により、漏れのない動作が保証されます。堅牢な駆動コンポーネントにより、優れた耐久性を実現します。コンパクト設計で操作・メンテナンスが容易です。流量調整ノブにより流量調整が簡単に行え、設置や日常のメンテナンスが非常に便利です。

続きを読む 🡥

立型単段パイプライン渦巻ポンプ ISG および IHG

ISG/IHG 単段垂直パイプライン遠心ポンプは、当社の技術チームが国内のポンプ専門家と協力して革新的に開発したものです。これらは、IS 遠心ポンプの性能特性を使用して最適化された油圧モデルに基づいており、標準の立型ポンプに基づいた賢明な組み合わせ設計です。

続きを読む 🡥

CQFプラスチック磁気ポンプ

CQF エンジニアリングプラスチック磁気ドライブポンプは、動的シールの代わりに静的シールを使用して、接液コンポーネントの完全なシールを保証します。この設計により、運転中の漏れや液だれの問題が完全に解決されます。 CQF 小型磁気駆動ポンプはセラミックと強化ポリプロピレンで作られており、優れた耐食性を備え、輸送媒体の完全な清浄性を保証します。

続きを読む 🡥

プランジャードージングポンプタイプ DZ-X

DZ-Xピストン式定量ポンプは、ピストンの往復運動により作動媒体を直接吸入または吐出します。ピストンとシールは両方とも流体と直接接触するため、適切なピストン材料とシール構成を選択することで、動作中の最適なポンプ性能が保証されます。

続きを読む 🡥

QBK 非金属エア式ダイヤフラムポンプ

非金属空気圧ダイヤフラムポンプは、エンジニアリングプラスチックPPおよびフッ素樹脂PVDFで作られており、中間部品はアルミニウム合金またはプラスチックです。腐食性液体、酸、アルカリ、溶剤、トルエン、医薬品、食品、化粧品などの用途に適しています。

続きを読む 🡥

YCB型円形ギヤポンプ

YCB ギアポンプは複合ダブルアークサインカーブ歯形を使用しているため、インボリュートギアポンプは時代遅れになっています。このシリーズのアークギアポンプは、主にギア、シャフト、ポンプ本体、ポンプカバー、ベアリングブッシュ、シャフトエンドシールで構成されています。

続きを読む 🡥

立型マグネットポンプ CQB-L

CQB-L 磁気駆動立型ケミカルポンプは、磁気結合渦巻ポンプであり、当社が 10 年以上の横型磁気ポンプの設計・製造経験に基づいて開発した新しいタイプのパイプラインポンプです。 ISG 遠心パイプラインポンプの特性と磁気ケミカルポンプの利点を組み合わせて、漏れのないパイプライン動作を保証します。

続きを読む 🡥

年度水中ケミカルポンプ

FYシリーズ立型水中渦巻きポンプは、当社従来の耐食性水中ポンプを改良したものです。他の水中ポンプに一般的に見られるメカニカルシールを排除し、独自の羽根車設計を採用することにより、これらのポンプは高効率、省エネ、シールレスで長寿命を実現しています。

続きを読む 🡥

タンク内外設置用立型ポンプ YZCN・YZCW

YZCN 内部リザーバーを備えた耐酸・アルカリ性縦型ポンプは、非常に幅広い用途を備えています。酸洗いライン、廃水処理装置、洗浄塔などの用途や、高温や結晶性の薬液、薬液混合タンク、反応容器などの各種液体の循環に適しています。

続きを読む 🡥

液封式真空ポンプ SKA型、2BV型

SKA(2BV) シリーズの真空ポンプは、ガスと水蒸気のポンプ輸送に適しており、絶対入口圧力 33 mbar (97% 真空) に達します。入口圧力が 80 mbar 未満で連続運転するには、ポンプを保護するためにキャビテーション保護パイプを接続する必要があります。大気圧エジェクタを取り付ける場合、入口圧力は 10 mbar に達する可能性があります。エジェクタは真空ポンプに直接取り付けることができます。コンプレッサーとして使用すると、最大0.26MPa(絶対圧力)の圧力に達します。

続きを読む 🡥

QJ型ボアホールポンプ

QJ型井戸ポンプは、電動機とポンプを直結して一体化し、水中に沈めて運転する揚水ユニットです。深井戸からの地下水の汲み上げに適しており、河川、貯水池、運河などの揚水プロジェクトにも使用できます。

続きを読む 🡥

パイプライン排水ポンプ GW

GW シリーズ下水ポンプは、主に固形物や繊維、腐食性媒体を含む廃水を汲み上げるために設計された垂直型の目詰まりのない下水ポンプです。化学、石油、製薬、都市および廃水処理産業で幅広く応用されています。定格能力は 5 ～ 4000 m3/h、揚程は 5 ～ 45 m です。呼び径はΦ25～Φ500、使用温度範囲は-15℃～+60℃です。

続きを読む 🡥

DCボイラー供給用横型多段ポンプ

多段ボイラー給水ポンプの GC シリーズは、コンピュータ技術を使用して設計および最適化された、水平型単段吸引多段セクション遠心ポンプです。高効率、幅広い性能特性、安全で安定した動作、低ノイズ、長寿命、設置とメンテナンスの容易さを備えています。

続きを読む 🡥

詰まりのない立型排水ポンプ LW

詰まり防止LW縦型下水ポンプは、スムーズな動作を保証するために大きな流路を備えた油圧設計を採用しています。任意の位置に設置でき、乾式構造なのでメンテナンスも簡単です。

続きを読む 🡥

耐食ステンレス製渦巻きポンプSFB・SFBX

ステンレス製ケミカル渦巻ポンプのSFB/SFBXシリーズには現在、自吸式モデルと非自吸式モデルの2つの主要な製品ラインがあります。当社のポンプは主に衛生要件を伴う腐食性媒体を圧送するために設計されており、食品、飲料、医薬品、化粧品、廃水処理、化学薬品（ファインケミカル）、電気メッキなどのさまざまな業界で広く使用されています。

続きを読む 🡥

ギヤオイルポンプ KCB型

KCBギヤポンプは重油、ディーゼル燃料、潤滑油などの各種油の圧送に適しています。ブロンズギヤを装備すると、ガソリンやベンゼンなどの低引火点の液体を扱うことができます。ステンレス製ギアポンプは、飲料や腐食性液体の圧送には適していますが、固体や繊維を含む液体には適していません。適用可能な粘度範囲は 5×10-6 ～ 1.5×10-3 m²/s (5 ～ 1500 cSt) です。最高動作温度は 300 °C です。

続きを読む 🡥

製品

製品

化学工業用IH渦巻ポンプの設置と運転手順

G型横型単軸ポンプの使用上の注意と設計原理

水封式真空ポンプの選定方法と注意点

立形渦巻ポンプの選定方法と選定時の留意点

遠心ポンプの流量不足・流量低下の原因と解決策

ステンレス製立型多段ポンプの原因とトラブルシューティング方法

ステンレス製立型多段渦巻ポンプ（軽量シリーズ）CDL・CDLF

説明

マーカー

製品説明

製品の特徴

適用範囲

施工図

パフォーマンスオプション

お問い合わせください

関連人気商品

メカニカルダイヤフラムドージングポンプ DJ-D

立型単段パイプライン渦巻ポンプ ISG および IHG

CQFプラスチック磁気ポンプ

プランジャードージングポンプ タイプ DZ-X

QBK 非金属エア式ダイヤフラムポンプ

YCB型円形ギヤポンプ

立型マグネットポンプ CQB-L

年度 水中ケミカルポンプ

タンク内外設置用立型ポンプ YZCN・YZCW

液封式真空ポンプ SKA型、2BV型

QJ型ボアホールポンプ

パイプライン排水ポンプ GW

DCボイラー供給用横型多段ポンプ

詰まりのない立型排水ポンプ LW

耐食ステンレス製渦巻きポンプSFB・SFBX

ギヤオイルポンプ KCB型

Пожалуйста, оставьте нам сообщение

プライバシーポリシー

プランジャードージングポンプタイプ DZ-X

年度水中ケミカルポンプ
